Определение кинетических параметров процесса электрохимической размерной обработки материалов (ЭХРО) и разработка конструкции электрода-инструмента для выполнения операции формообразования"

Липецкий Государственный технический университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине " Электрохимические методы обработки"
На тему: "Определение кинетических параметров процесса электрохимической размерной обработки материалов (ЭХРО) и разработка конструкции электрода-инструмента для выполнения операции формообразования"
Липецк 2017

Исходные данные постоянное напряжение = 15 В, межэлектродный промежуток начальный = 0,2 мм, глубина глухого отверстия = 15 мм.
В данной работе рассматривается электрохимический метод получения правильной восьмиконечной звезды.

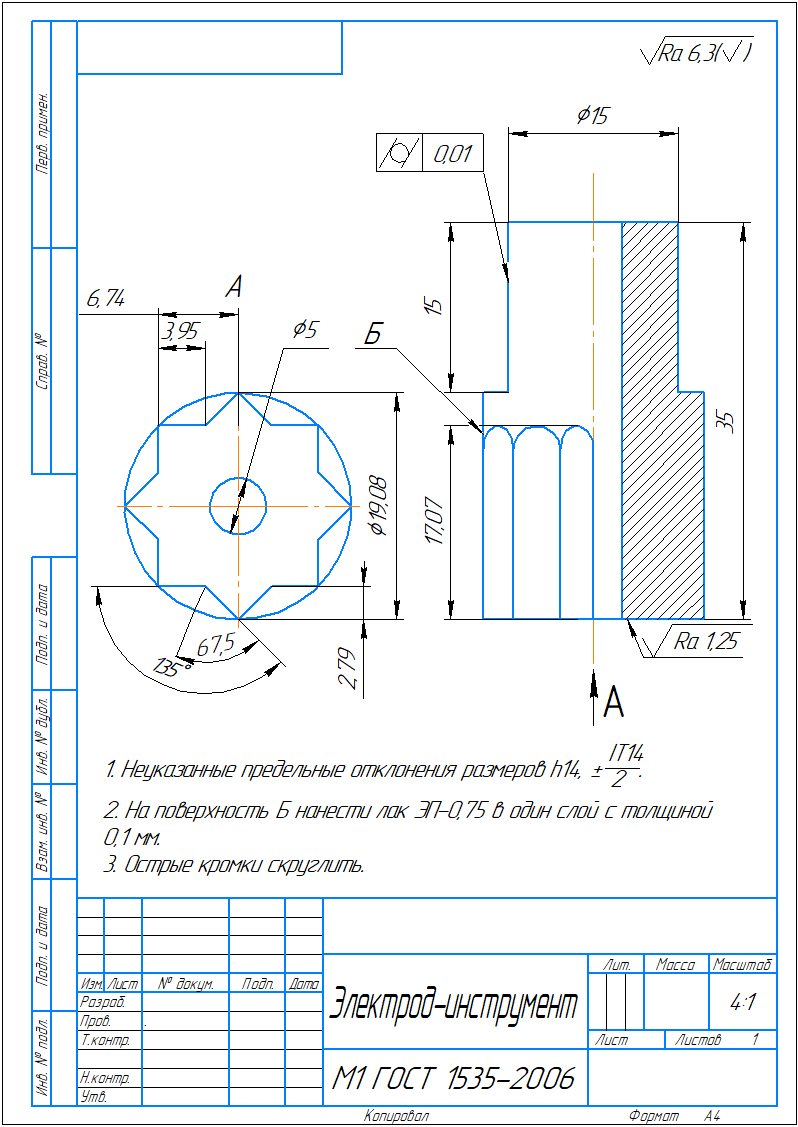

Графическая часть включает в себя чертёж электрода инструмента (ЭИ).
Содержание
1. Характеристика обрабатываемого материала...................................................4
2. Анализ рабочих растворов электролитов..........................................................4
3. Расчёт скорости процесса растворения.............................................................5
4. Определение длительности процесса обработки и числа циклов в случае обработки в циклическом режиме.........................................................................6
5. Расчёт размеров поперечного сечения элетрода-инструмента (ЭИ)..............7
6. Проектирование конструктивных элементов ЭИ.............................................8
7. Выбор электроизоляционного покрытия..........................................................9
8. Определение скорости прокачки электролита.................................................9
9. Базирование и закрепление ЭИ........................................................................11
10. Выбор материала ЭИ и способа его изготовления.......................................11
Список литературы................................................................................................12

Состав: Электрод инструмент (ЭИ) Язык документа

Софт: КОМПАС-3D 17

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Определение кинетических параметров процесса электрохимической размерной обработки материалов (ЭХРО) и разработка конструкции электрода-инструмента для выполнения операции формообразования"

ЭИ компас.cdw
ЭХО.docx
