Основы технологической подготовки сборочного производства изделия «Редуктор»

Институт «Современные технологии машиностроения, автомобилестроения и металлургии» Кафедра «Конструкторско-технологическая подготовка машиностроительных производств»
по дисциплине «Основы технологии машиностроения»
на тему «Основы технологической подготовки сборочного производства изделия «Редуктор»
Ижевск 2022

Червячный редуктор
редуктор - одноступенчатый.
«Редуктор 02.006»
1. Частота вращения электродвигателя – 2000 об/мин.
2. КПД червячной передачи – 85%
3. Передаточное отношение – 28
4. Объем заливаемого масла, л – 0,4
В соответствии с техническим заданием в курсовой работе решены следующие задачи:
– на основе изучения служебного назначения составлена техническая характеристика, сформулированы технические требования и назначены необходимые нормы точности изделия;
– в существующую конструкцию редуктора внесены некоторые изменения по улучшению технологичности изделия;

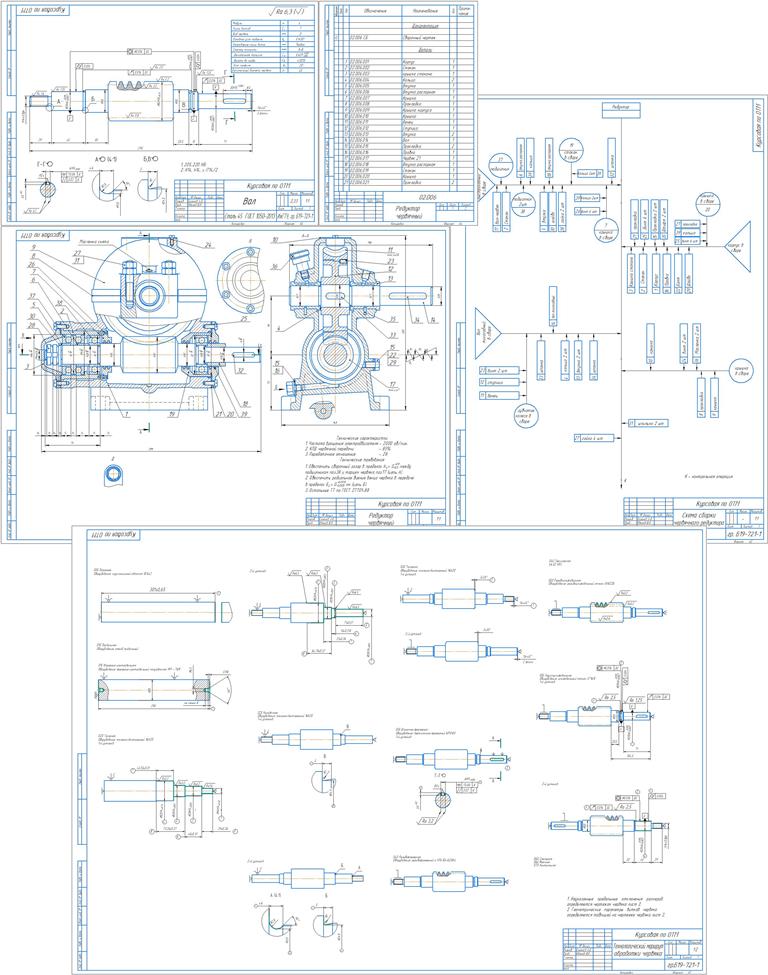

– разработан сборочный чертеж предлагаемой конструкции изделия;
– выполнен размерный анализ предлагаемой конструкции и на его основе разработан рабочий чертеж заданной детали изделия «Вал червячный»;
– разработан технологический процесс изготовления указанной детали для условий серийного производства;
– разработана схема сборки новой конструкции редуктора.Оглавление
Введение 3
1 Общая часть 4
1.1 Служебное назначение, техническая характеристика
и описание объекта производства 4
1.2 Объем выпуска и обоснование типа производства 4
1.3 Основные исходные данные 5
2 Конструкторская часть 6
2.1 Мероприятия по отработке изделия на технологичность
и краткое описание предлагаемой конструкции 6
2.2 Размерный анализ изделия 7
3 Технологическая часть 13
3.1 Выбор заготовки 13
3.2 Оценка технологичности 13
3.3 Анализ вариантов схем базирования 16
3.4 Краткое описание технологических операций 18
3.5 Расчет межоперационных размеров, допусков и припусков 18
3.6 Краткие пояснения к технологической схеме сборки 20
3.7 Описание схемы сборки 20
3.8 Проверки и испытания, производимые после сборки 21
Заключение 23
Список литературы 24
