Пневматическое (гидравлическое) приспособление для токарной обработки колеса зубчатого

УЧРЕЖДЕНИЕ ОБРАЗОВАНИЯ
«МОГИЛЕВСКИЙ ГОСУДАРСТВЕННЫЙ ПОЛИТЕХНИЧЕСКИЙ КОЛЛЕДЖ»
Кафедра: Технология машиностроения
Дисциплина Проектирование технологической оснастки
К У Р С О В О Й П Р О Е К Т на тему ПНЕВМАТИЧЕСКОЕ (ГИДРАВЛИЧЕСКОЕ) ПРИСПОСОБЛЕНИЕ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ КОЛЕСА ЗУБЧАТОГО
Могилев 2015

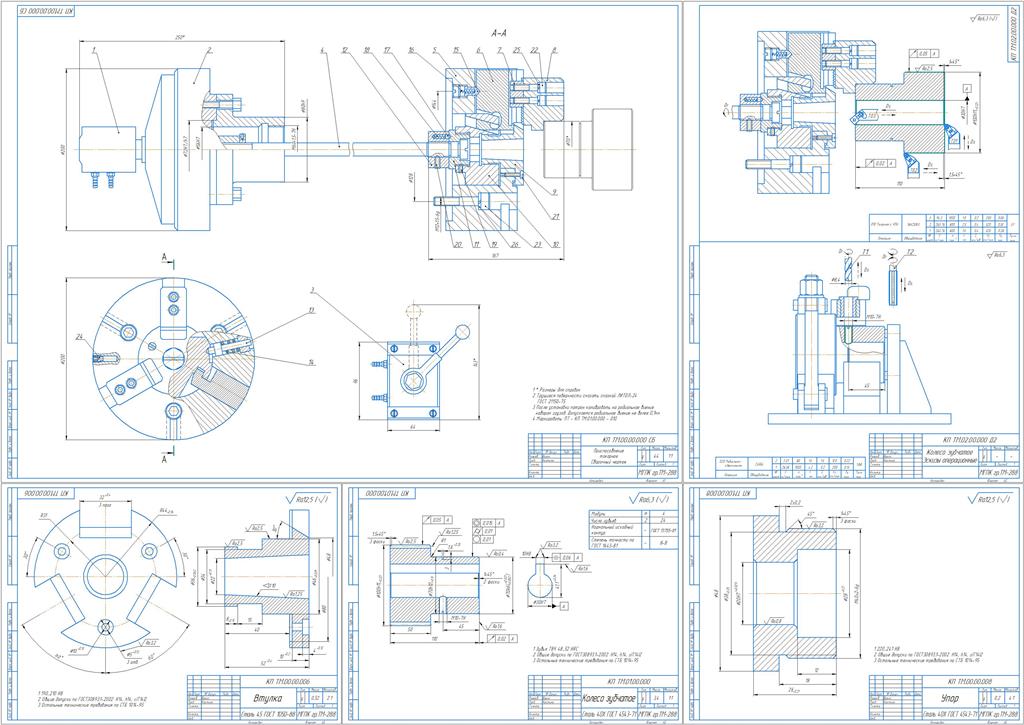

Согласно заданию на курсовое проектирование, требуется спроектировать станочное приспособление для токарной обработки детали «колесо зубчатое СМК 1005-1204.005».
Содержание

Введение 4
1 Конструкторский раздел 5
1.1 Назначение, устройство и принцип работы приспособления 5
1.2 Проверка условия выполнения правила шести точек 6
1.3 Расчет погрешности базирования заготовки в приспособлении 8
1.4 Расчет усилия зажима заготовки в приспособлении 9
1.5 Расчет основных параметров привода приспособления 12
1.6 Расчет на прочность деталей приспособления 13
1.7 Расчет экономической эффективности приспособления 14
1.8 Мероприятия по экономии материальных и энергетических
ресурсов 16
1.9 Мероприятия по эргономике и охране труда 16
Заключение 19
Список используемых источников 20
Приложение А Спецификация к сборочному чертежу 21
Приложение Б Расчёт на ЭВМ 23
