Курганская государственная сельскохозяйственная академия имени Т.С.Мальцева
Кафедра «Эксплуатации и ремонта машин»
Расчетно-пояснительная записка по дисциплине "Технология конструкционных материалов"
На тему "Выбор резца и режима токарной обработки"
Курган 2013
Исходные данные
Станок 1В62Г (паспортные данные)
Материал обрабатываемой детали при отрезании 25ХГМ (хромомарганцевая сталь) δ_в =1200 МПа, ГОСТ 4543-88
Способ закрепления заготовки при отрезании с соотношением :
l/D = 300/45 =6,67
Берем « В патроне с поджимом центром »
Содержание
1. Выписать технические характеристики станка, паспортные данные.
2. Выписать механические характеристики материала обрабатываемой детали.
3. Выбрать способ закрепления заготовки на станке.
4. Выбрать глубину резания.
5. Выбрать подачу и скорректировать её по паспорту станка
6. Выбрать марку материала режущей пластины резца и марку материала державки.

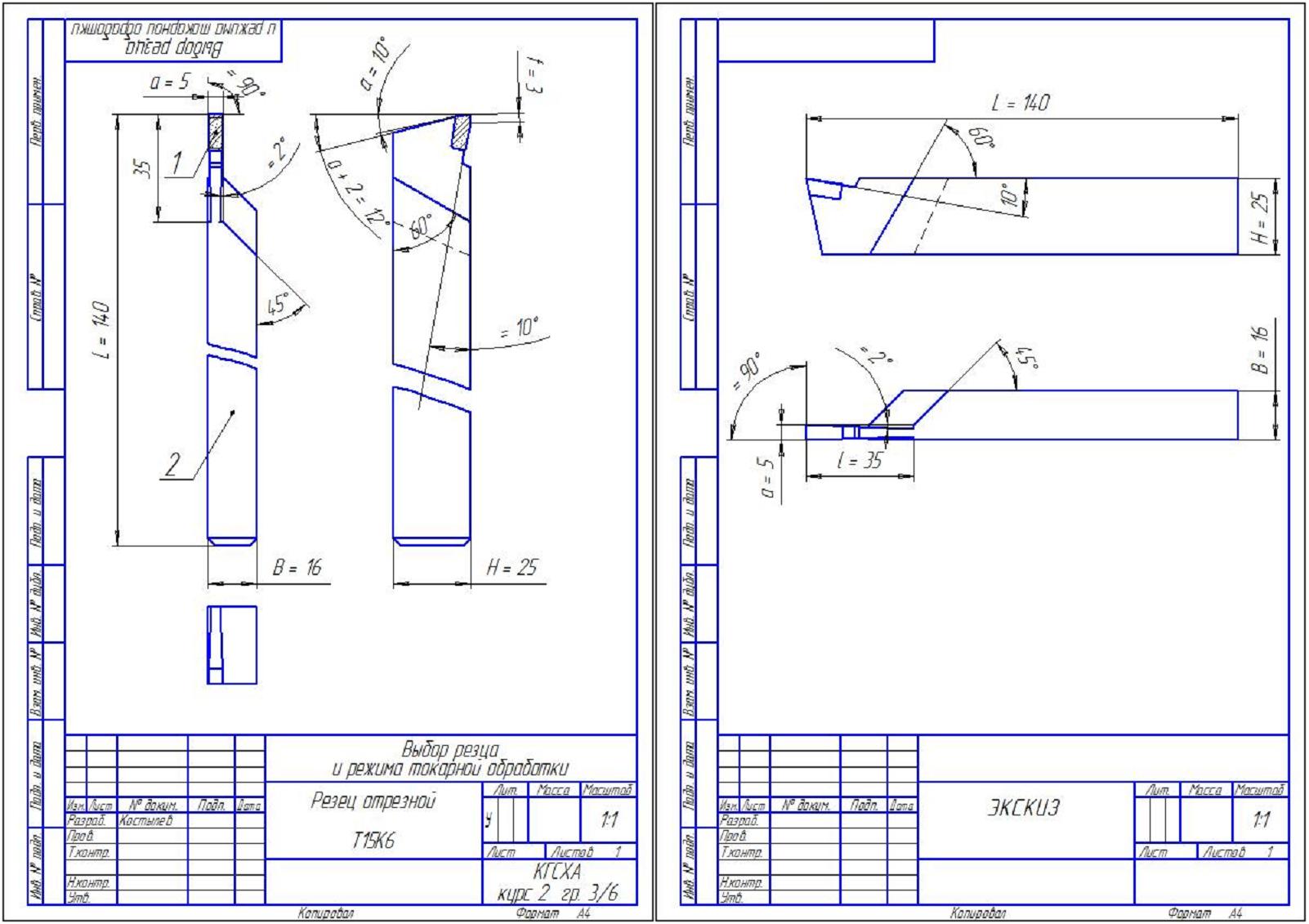

7. Выбрать тип резца, размеры резца, значения углов в плане,
режущую пластину /дать эскиз со всеми размерами/, форму заточки
/дать эскиз/, значения главных углов и угла наклона главной режу-
щей кромки.
8. Определить скорость резанья, допускаемую режущими свойствами резца.
9. Определить частоту вращения заготовки, скорректировать ее
по паспорту станка и определить практическую скорость резания.
10. Определить силу резания, радиальную и осевую ее составляющие
11. Определить мощность резания.
12. Проверить выбранные элементы режима резания по прочности
державки резца, но жесткости державки резца, по жесткости заготовки, по прочности механизма подач станка.
13. Определить основное /машинное/ время обработки детали.
