КОМПАС 3D 18

Расчетно-графическая работа сборки токарного резца

БГТУ им. В.Г. Шухова
кафедра Технология Машиностроения
Расчетно-графическая работа по дисциплине "Технологические процессы в машиностроении"
Белгород, 2013

Вариант № 5-3

Исходные данные
В качестве исходных данных имеем:

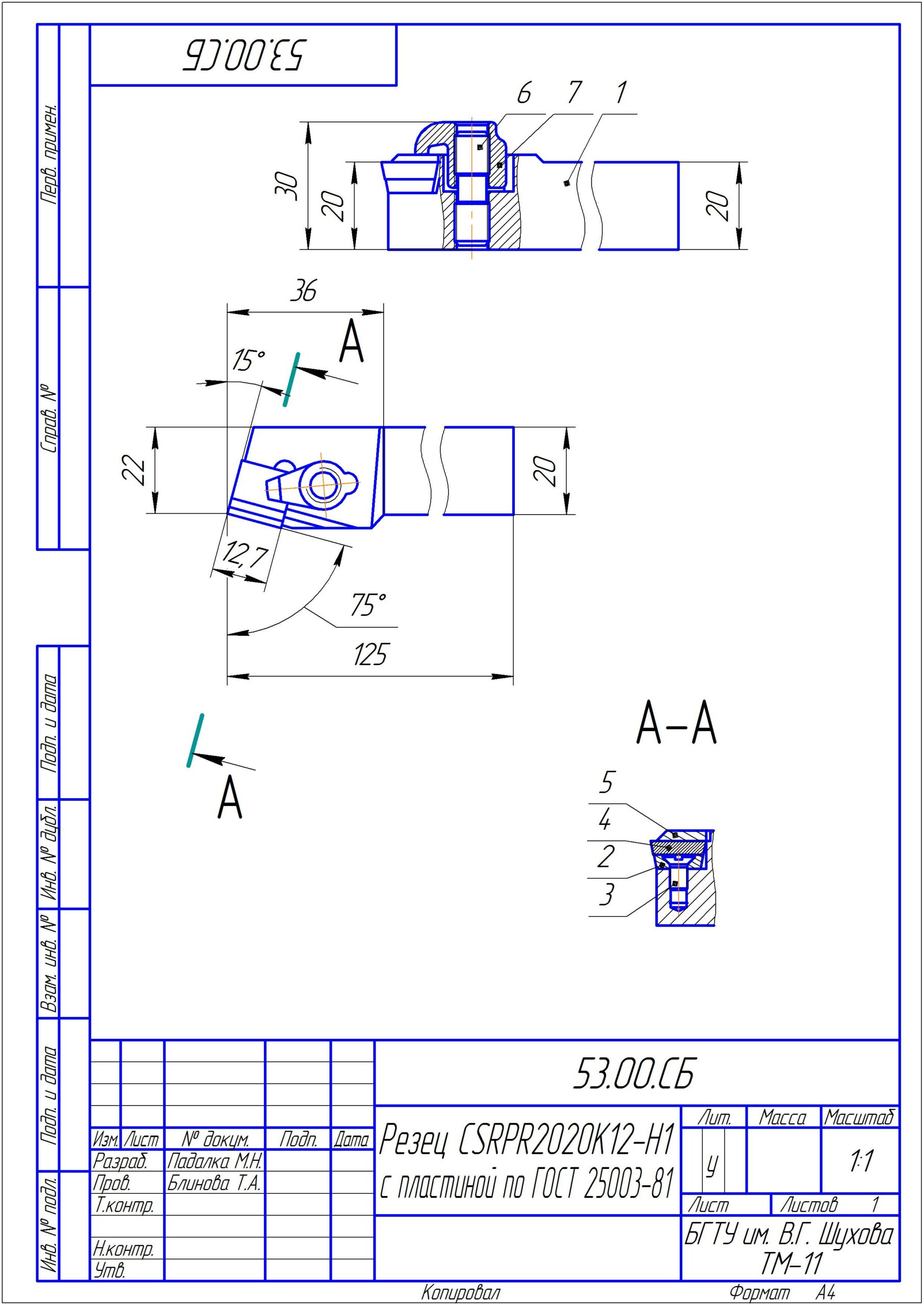

• Сборочный чертёж резца CSRPR2020K12-H1.
• Спецификация.
• Размеры: h=20мм (высота державки); b=20мм (ширина державки); h1=20мм (высота от основной плоскости резца, до вершины режущей пластины; h2=30мм (высота от основной плоскости резца, до верхней точки резца); l=12,7 мм (длина режущей кромки); l1=125мм (длина резца); l2=36мм (расстояние от торца, до вершины режущей пластины); f=22мм (расстояние от правого торца, до вершины режущей пластины).

Состав: Деталировка, сборочный чертеж, спецификация, технологический маршрут сборки, пояснительная записка, операционная карта Язык документа

Софт: КОМПАС-3D 16

Просмотр файлов
ࣧ ?? ?/~$??ঠ???.docx
ࣧ ?? ?/~WRL3011.tmp
ࣧ ?? ?/???? ???? 17475-80 _ BM4-8g 8.48.05.cdw
ࣧ ?? ?/???? ? ࠧ?????ࠢ?????? १졮?.cdw
ࣧ ?? ?/??ঠ???.cdw
ࣧ ?? ?/???????.cdw
ࣧ ?? ?/????樮???? ???? १?.docx
ࣧ ?? ?/????⨭? ???ୠ? ???? 19077-80 _ OSP-1203.cdw
ࣧ ?? ?/????⨭? ०??? ???? 19050-80 _ SPUN-120308.cdw
ࣧ ?? ?/??墠? ???? 26611-85.cdw
ࣧ ?? ?/????? ⮪??? _ CSRPR2020K12-H1.cdw
ࣧ ?? ?/????ঠ???.docx
ࣧ ?? ?/????䨪???.spw
ࣧ ?? ?/???㦪???? ???? 19085-80 _ CS-1926.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
