Приспособление для точного выставления положения токарного резца.

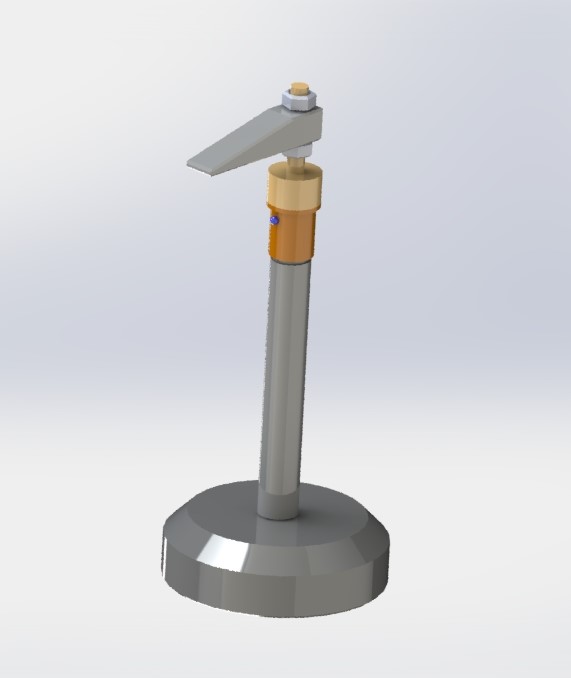

Приспособление предназначено для точного выставление токарного резца по высоте. На станке приспособление выставляется один раз по высоте оси вращения относительно базовой поверхности. Далее резцы при регулировке высоты подстраиваются по высоте до загорания светодиода.

Состав: 3D сборка, модели деталей. Язык документа

Софт: SolidWorks 2017

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Приспособление для точного выставления положения токарного резца.

Просмотр файлов
Гайка М8.SLDPRT
Клювик.SLDPRT
Корпус индикатора.SLDPRT
Опора.SLDPRT
Сборка1.SLDASM
Светодиод.SLDPRT
Стакан под батарейки.SLDPRT
Стойка индикатора.SLDPRT
Шпилька.SLDPRT
