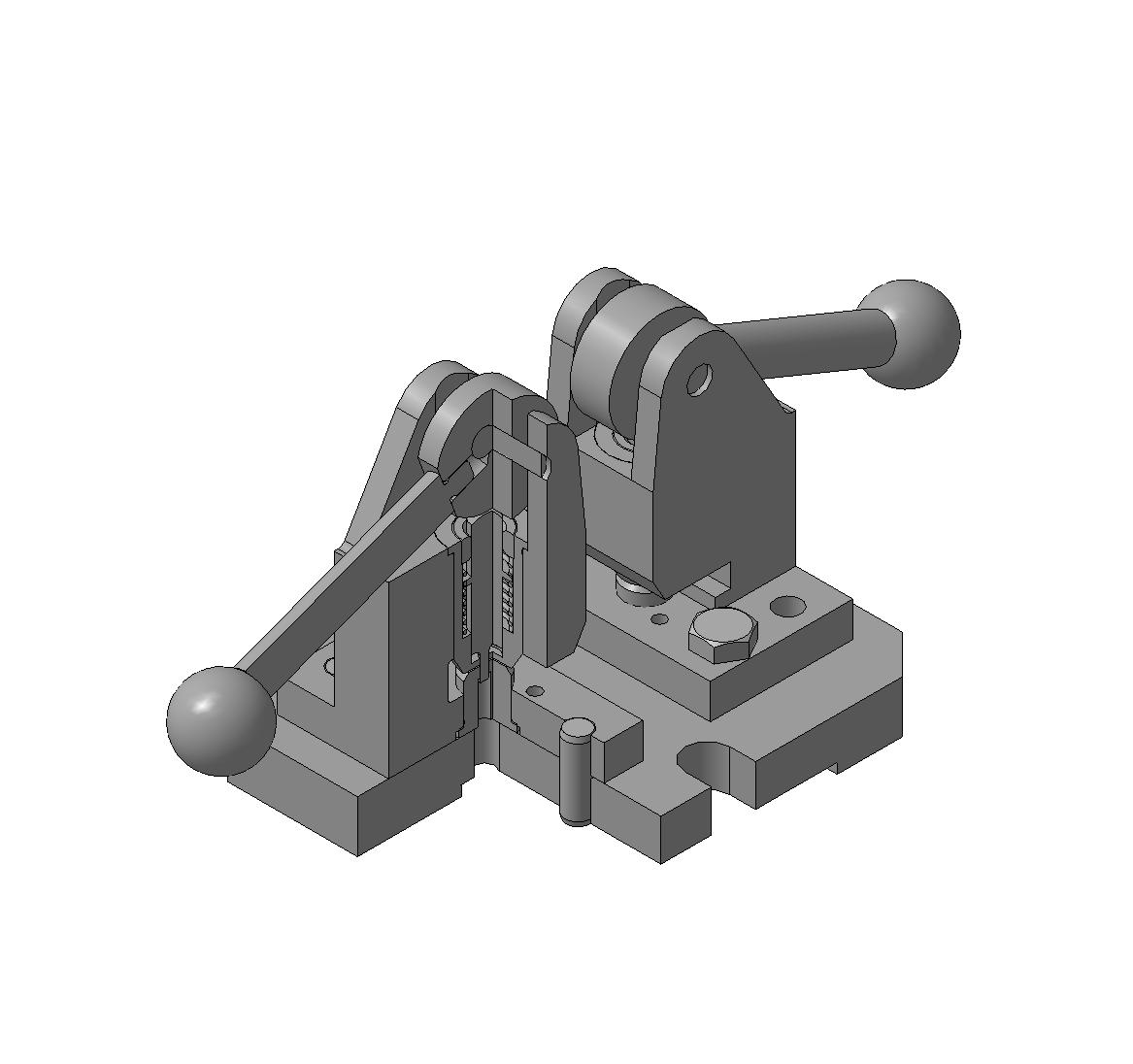

Приспособление служит для последовательного пробивания двух отверстий 3,2 мм в стальной пластинке толщиной 1,5 мм. В состав приспособления входят следующие стандартные изделия: поз. 12 - болт М10-8gх30.58 ГОСТ 7798-70 (4 шт.); поз. 13 - шайба 2.10.01Сталь 10 ГОСТ 11371-78 (4 шт.); поз. 14 - штифт 5п6х25 ГОСТ 3128-70 (2 шт.); поз. 15 - штифт 10пбхЗО ГОСТ 3128-70 (4 шт.), поз. 20 - штифт 10п6х40 ГОСТ 3128-70 (2 шт.).
- Главная -
- Чертежи -
- Машиностроение и механика -
- Технология машиностроения -
- Приспособление для пробивания двух отверстий 3,2 мм
Приспособление для пробивания двух отверстий 3,2 мм
0
87
837
9
0
80
Сообщить о проблеме
Автор
Макс Хомич
Дата
28.02.2017
Язык
Русский
Состав
3D сборка, приспособление сборка, приспособление для пробивание двух отверстий
Софт
КОМПАС-3D 15
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
2.m3d
-
Втулка.m3d
-
Кронштейн ПРАВЫЙ.m3d
-
Кронштейн левый.m3d
-
Сборка.a3d
-
Сборка 2D.cdw
-
Сборка ВЫРЕЗ.a3d
-
Стакан.m3d
-
задание 14_43.pdf
-
матрица.m3d
-
плита.m3d
-
пружина.m3d
-
пуансон.m3d
-
рукоятка.m3d
-
ручка.m3d
-
эксцентрик.m3d
-
