КОМПАС 3D 18

Приспособление для фрезерования лысок в детали вал

Белорусско-Российский университет
Оснастка технологического оборудования

В данном проекте конструируется присособление для фрезерования лысок в детали вал

Описание конструкции устройства приспособления и принципа его работы:

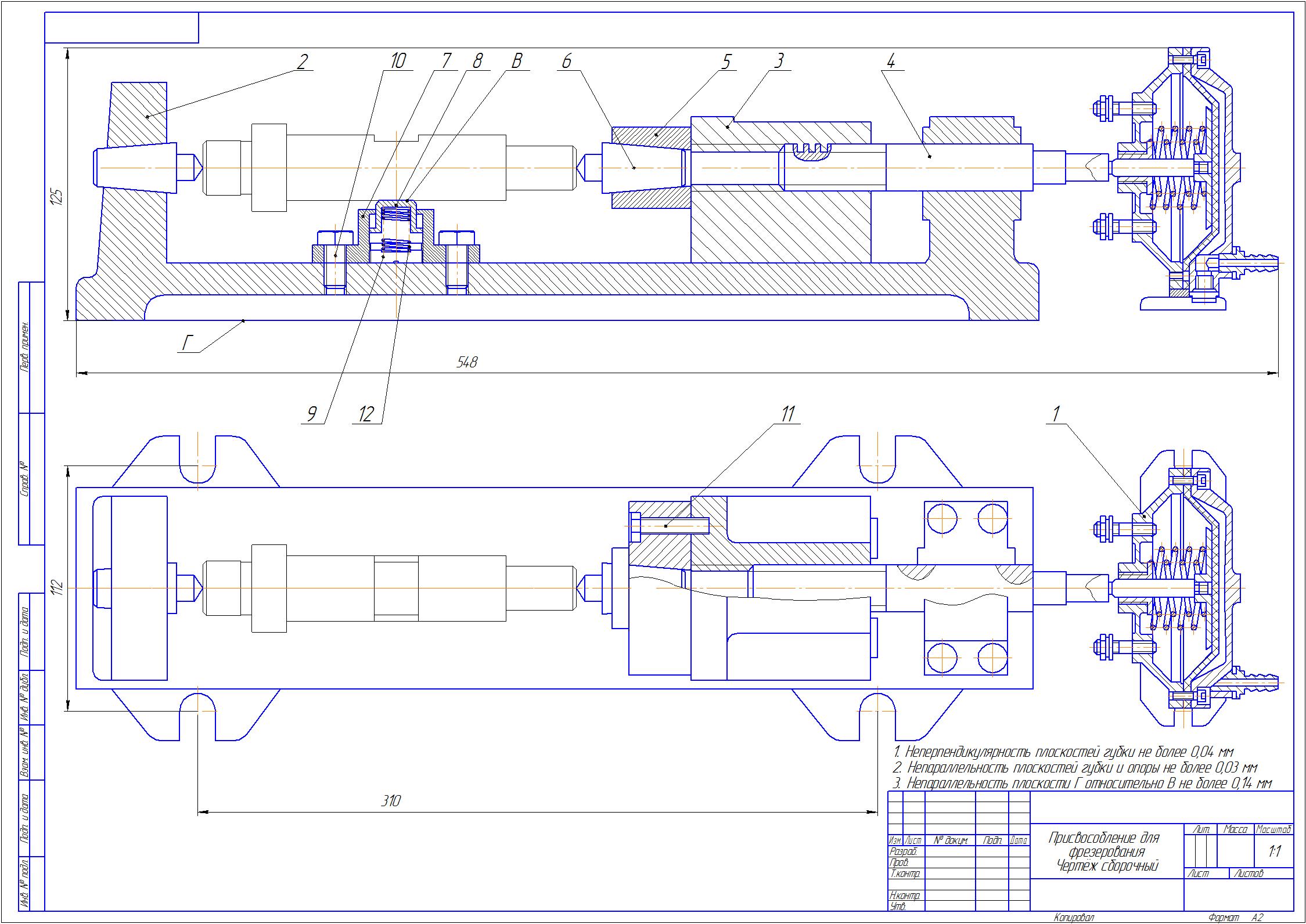

Приспособление состоит из основания, ползуна, вала, который соединяет ползун с пневмоприводом. Также есть правая губка. Правая губка соединена с ползуном и валом и конусом, служит для зажима детали в тисках.
Для обработки детали ее помещают в тиски, затем задействуют пневмопривод, который прижимает деталь в центра и надежно базирует ее относительно плиты.
После окончания обработки пневмопривод двойного действия позволяет убрать обработанную деталь и поместить на тиски следующую.

Состав: Записка, чертеж приспособления, чертеж детали, спецификация Язык документа

Софт: КОМПАС-3D 15.2

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Приспособление для фрезерования лысок в детали вал

записка фрезерование.docx
Приложение.docx
Приспособление1.cdw
Спецификация.spw
тех процесс\.DS_Store
тех процесс\Расчетная схема.frw
тех процесс\Фрагмент 1.frw
.DS_Store
Chertezh_detali.cdw
тех процесс
