Рыбинский государственный авиационный технический университет имени П.А. Соловьева
Технологическая оснастка
Кафедра Технология авиционных двигателей и общего машиностроения
На тему: Разработка конструкции приспособления для фрезерования лысок
Рыбинск 2023

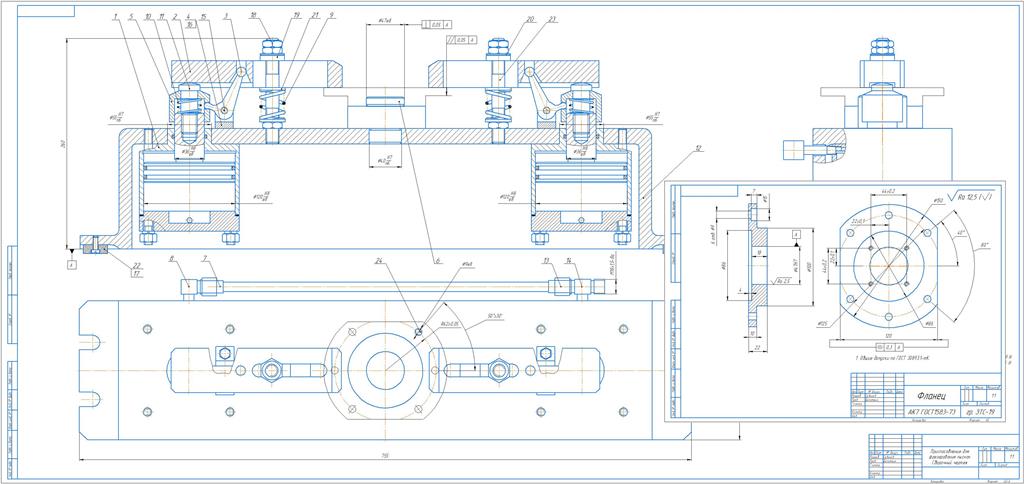

Пояснительная записка содержит 24 листа формата А4, 7 рисунка, 3 источника литературы. Графическая часть содержит 1 лист формата A2х3, формат А4
ФРЕЗЕРНОЕ ПРИСПОСОБЛЕНИЕ, РЕЖИМЫ РЕЗАНИЯ, СТАНОК, ФРЕЗА, СХЕМА БАЗИРОВАНИЯ, УСИЛИЕ ЗАЖИМА, ПНЕВМОЦИЛИНДР
Объектом разработки является приспособление для фрезерования лысок для вертикально-фрезерного станка с ЧПУ.
Цель работы – спроектировать приспособление, произвести необходимые расчеты.
.
Введение 5
1. Исходные данные для проектирования 7
2 Разработка схемы базирования заготовки 9
3 Расчет режимов обработки обработки 11
4.Разработка принципиальной схемы и компоновки приспособления......13
5.Расчет требуемой силы закрепления заготовки.........................................15
6.Расчет основных параметров зажимного механизма
и силового привода........................................................................................18
7. Разработка и описание конструкции корпуса приспособления...............20
8. Принцип работы спроектированного приспособления............................21
9. Расчет приспособления на точность 24
Список литературы 26
Фрезерование лысок будет производится концевой фрезой 20 на вертикально-фрезерном станке с чпу ЛФ260МФ3. Этот станок имеет размеры стола 1325 х320 мм.
