ПГУ, машиностроения, технологическая оснастка, КП на тему: Приспособление для комплексной обработки для детали Корпус.год 2017

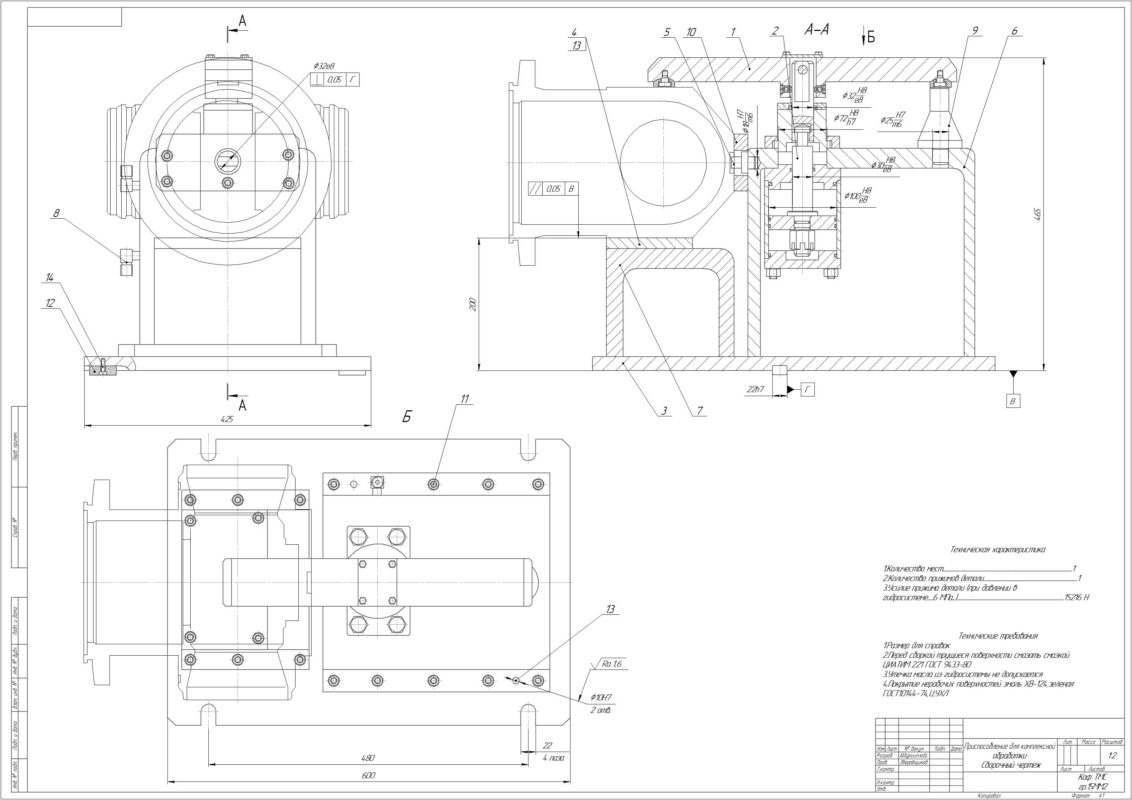

Разработанное приспособление является одноместным, предназначено для комплексной обработки. Спроектировано для горизонтально-расточного станка 2А620. Так как в конструкции станка 2А620 нет гидростанции будем использовать пневмогидроусилитель.
Приспособление устанавливается на столе станка с помощью двух шпонок (поз. 12), закрепляется с помощью четырех станочных болтов, вследствие чего в конструкции основания (поз. 4) предусмотрено наличие четырех пазов шириной b = 22 мм.
Курсовая работа содержит технический проект приспособления для комплексной обработки со спецификациями.
В пояснительной записке приведены: расчеты усилия резания, усилия зажима, а также расчет на точность, прочность, дано описание работы приспособления
1 Описание работы приспособления 5
2 Расчет усилия резания 6
3 Определение усилия зажима 9
4 Расчет погрешности базирования 12
5 Расчет на прочность 13
6 Расчет приспособления на точность 16
7 Технико-экономическое обоснование приспособления 18
Литература 20
Приложение Спецификации 21
