Проектирование станочного приспособления для механической обработки отверстия

БНТУ, Инженерно-педагогический университет, кафедра "Вакуумная и компрессорная техника", дисциплина "Технологическая оснастка", курсовая работа на тему "Проектирование станочного приспособления для механической обработки отверстия", Минск 2018

Исходные данные:
Спроектировать приспособления для обработки 2-х соосных отверстий;
Конструкторский код детали - 40 8434;
Программа выпуска - 16000 шт;
Режим работы предприятия - двухсменный.

Содержание

1. Разработка технологического кода детали и расчёт
массы детали
2. Разработка содержания технологической операции
2.1. Выбор методов обработки
2.2. Выбор оборудования, режущего, вспомогательного инструментов
2.3. Назначение режимов резания
2.4. Разработка теоретической схемы базирования
2.5. Нормирование технологической операции и определение
типа производства
3. Разработка конструкции станочного приспособления
4. Расчёт точности приспособления
5. Расчёт усилия зажима
Список используемых источников
Приложение. Спецификация

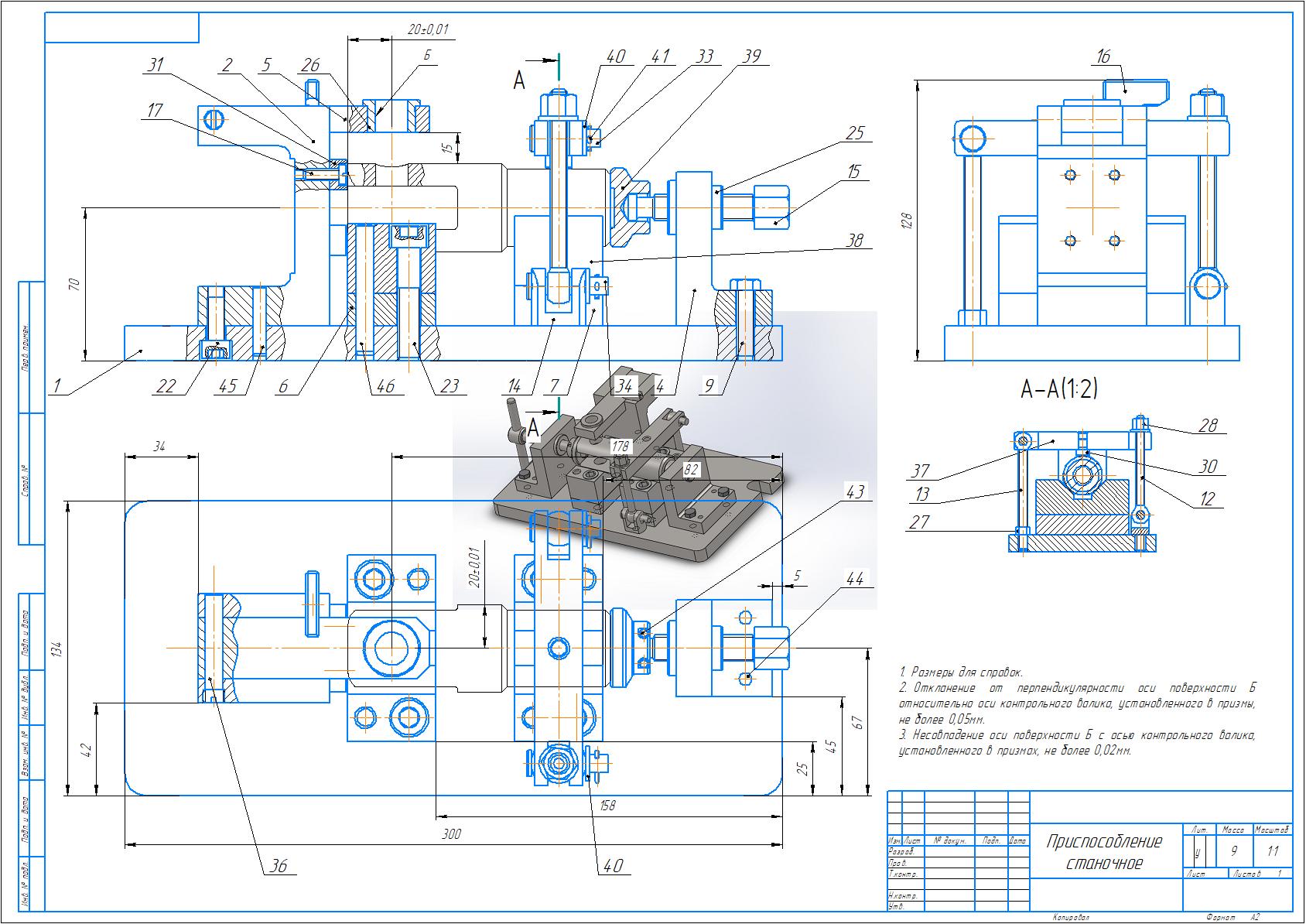

Состав: Чертеж детали, Приспособление (СБ), Спецификация, 3D приспособления (SolidWorks 2016) Язык документа
