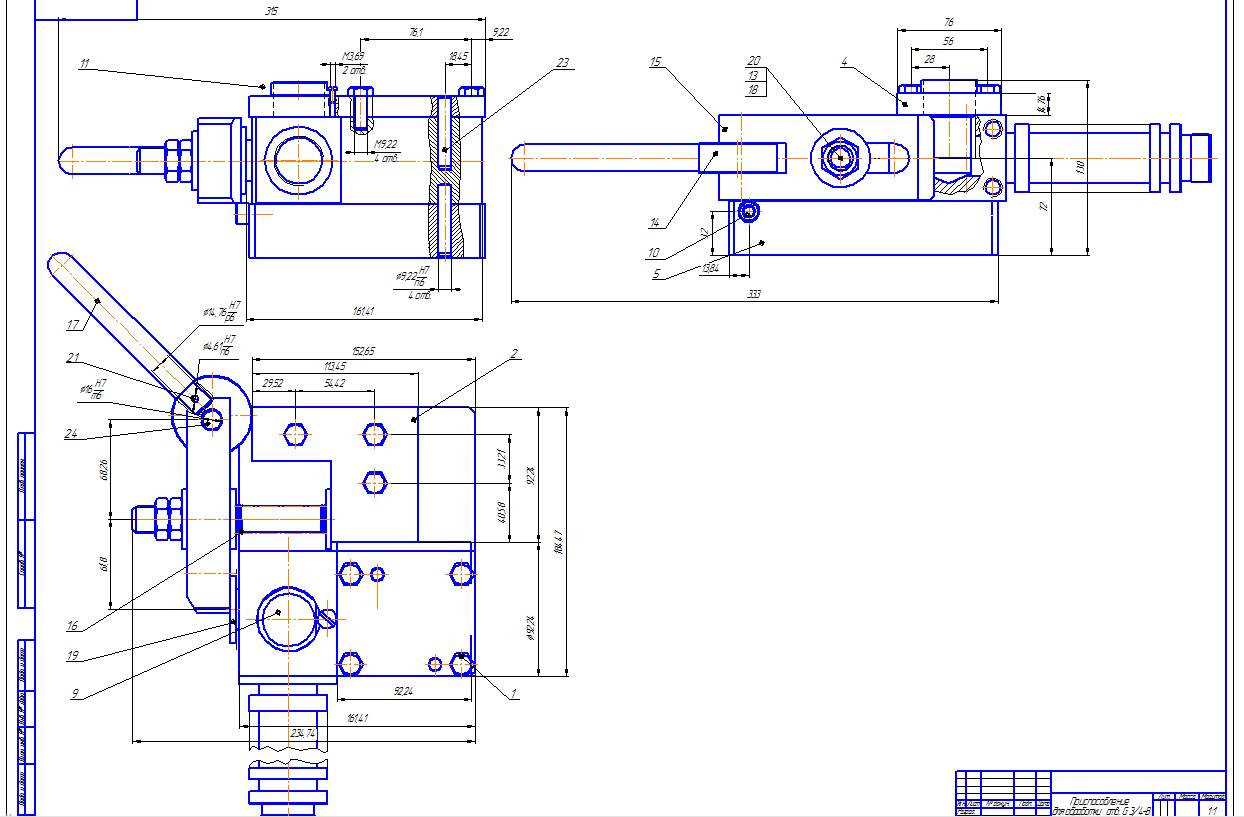

проектирование приспособления для обработки отверстия G 3/4 B

Полоцкий государственный университет , кафедра технология и оборудование машиностроительного производства, дисциплина-технологическая оснастка,тема- проектирование приспособления, 2014 год

курсовой проект по теме, проектирование приспособления для обработки отверстия в корпусе. Станок универсальный вертикально-сверлильный 2Н125.
Содержание операции:
1. Сверлить отверстие Ø24,5
2. Зенковать фаску 2x600.
3. Нарезать резьбу.
Выбор режущего инструмента.
В соответствии с исходными данными в качестве режущего инструмента выбираем:
- сверло Ø24.5 Р6М5 2300-0085 ГОСТ 10903-77
- зенковка Ø25x60 Р6М5 DIN334B “CNIC” ГОСТ 14953-80
- метчик G3/4-b HSS-E(Р6М5К5) DIN5156 DIN ISO 228/1

Состав: ведомость, спецификация, приспособление, корпус, ПЗ Язык документа

Софт: КОМПАС-3D 13

Файлы:

Куроваямоя гот.docx
Korpus13(gotovo).cdw
Vedomostgotovo.spw
Prisposoblenie(gotovo).cdw
SpetsifikatsiaGotovo.spw
Prisposoblenie(gotovo).cdw.bak
Korpus13(gotovo).cdw.bak
