Приспособление для оброботки отверстий
Черниговский государственный технологический университет
Кафедра машиностроения
РГР по дисциплине "Проектирование технологической оснастки"
На тему: "Проектирование приспособления для обработки отверстий"
Чернигов 2016
Пристрій призначений для базування деталі і закріпленні її при обробці на вертикально-свердлильному верстаті з ЧПК 2С150ПМФ4, на операції 020 вертикально-свердлильній. Базування заготовки повинно забезпечувати її однозначне положення на верстаті при обробці поверхні з необхідною точністю її положення відносно технологічних баз.
На даній операції виконується обробка чотирьох отворів Ø6+0,3мм та церковки Ø10+0,36 мм глибиною 10 мм.
Зміст
1 Службове призначення пристрою
2 Технічне завдання на проектування пристрою
3 Опис конструкції і роботи пристрою
4 Розрахунок сил затиску
5 Розрахунок елементів пристрою на міцність
6 Технічні вимоги до пристрою
Література

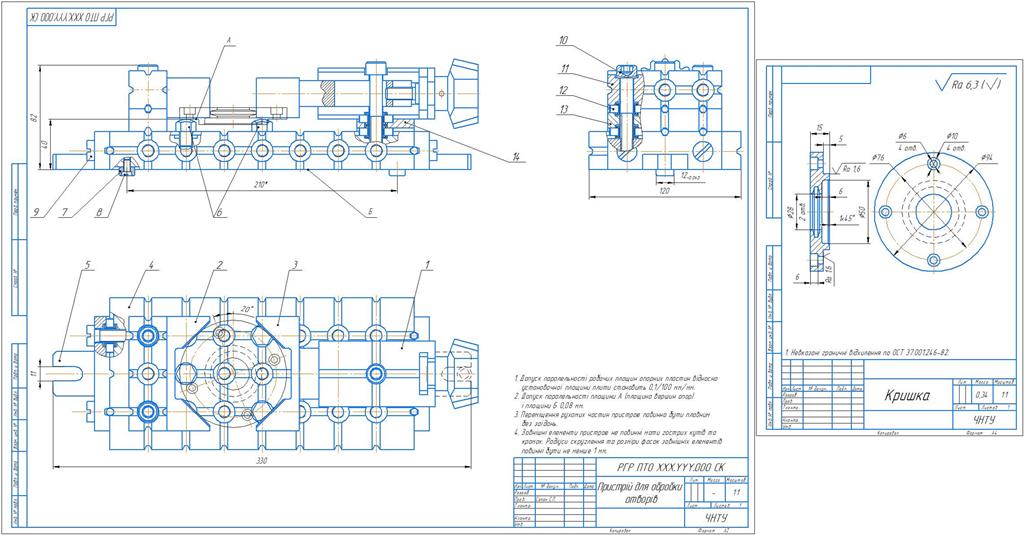

Состав: Приспособление (СБ), Приспособление (СП), Деталь крышка, силы при зажиме, Службове призначення пристрою, Технічне завдання на проектування пристрою, Опис конструкції і роботи пристрою, Розрахунок елементів пристрою на міцність, Технічні вимоги до пристрою
Софт: КОМПАС-3D 16.1
