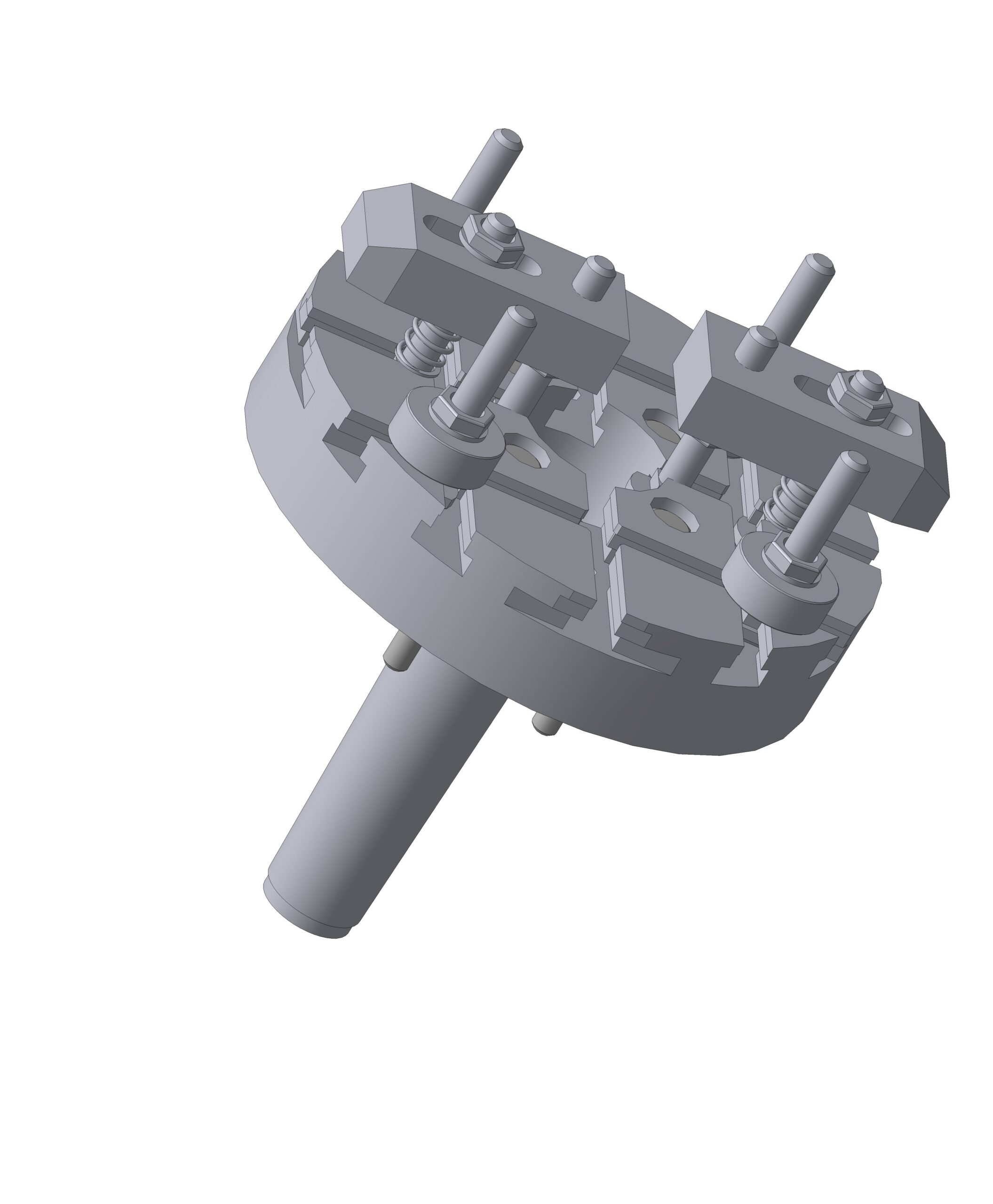

Приспособление для протачивания наружной кольцевой выемки в обойме

Приспособление на базе УСП-12. Деталь базируется диаметрально по выставленным роликам. Закрепление осуществляется с помощью прихватов.

Состав: 3D сборка

Софт: КОМПАС-3D 16.1

Сайт: www

Файлы:

3D(приспособление для протачивания наружной кольцевой выемки в обойме)/

3D(приспособление для протачивания наружной кольцевой выемки в обойме)/Пружина 7006-1101.m3d

3D(приспособление для протачивания наружной кольцевой выемки в обойме)/Прихват плоский передвижной 7011-4162.m3d

3D(приспособление для протачивания наружной кольцевой выемки в обойме)/Гайка 7003-0006.m3d

3D(приспособление для протачивания наружной кольцевой выемки в обойме)/Оправка фланцевая для установочных пальцев и дисков 7033-4573.m3d

3D(приспособление для протачивания наружной кольцевой выемки в обойме)/Болт 7001-0070.m3d

3D(приспособление для протачивания наружной кольцевой выемки в обойме)/Втулка переходная 7012-0014.m3d

3D(приспособление для протачивания наружной кольцевой выемки в обойме)/Плита круглая с крестообразным расположением пазов 7081-4066.m3d
