Приспособление для снятия обоймы с вала сцепления двигвтеля

"Чистопольский сельскохозяйственный техникум им Г.И. Усманова"
Механизация сельского хозяйства
Лабораторная работа по дисциплине "Инженерная графика"
На тему "Приспособление для снятия обоймы с вала сцепления двигателя"
Чистополь 2017

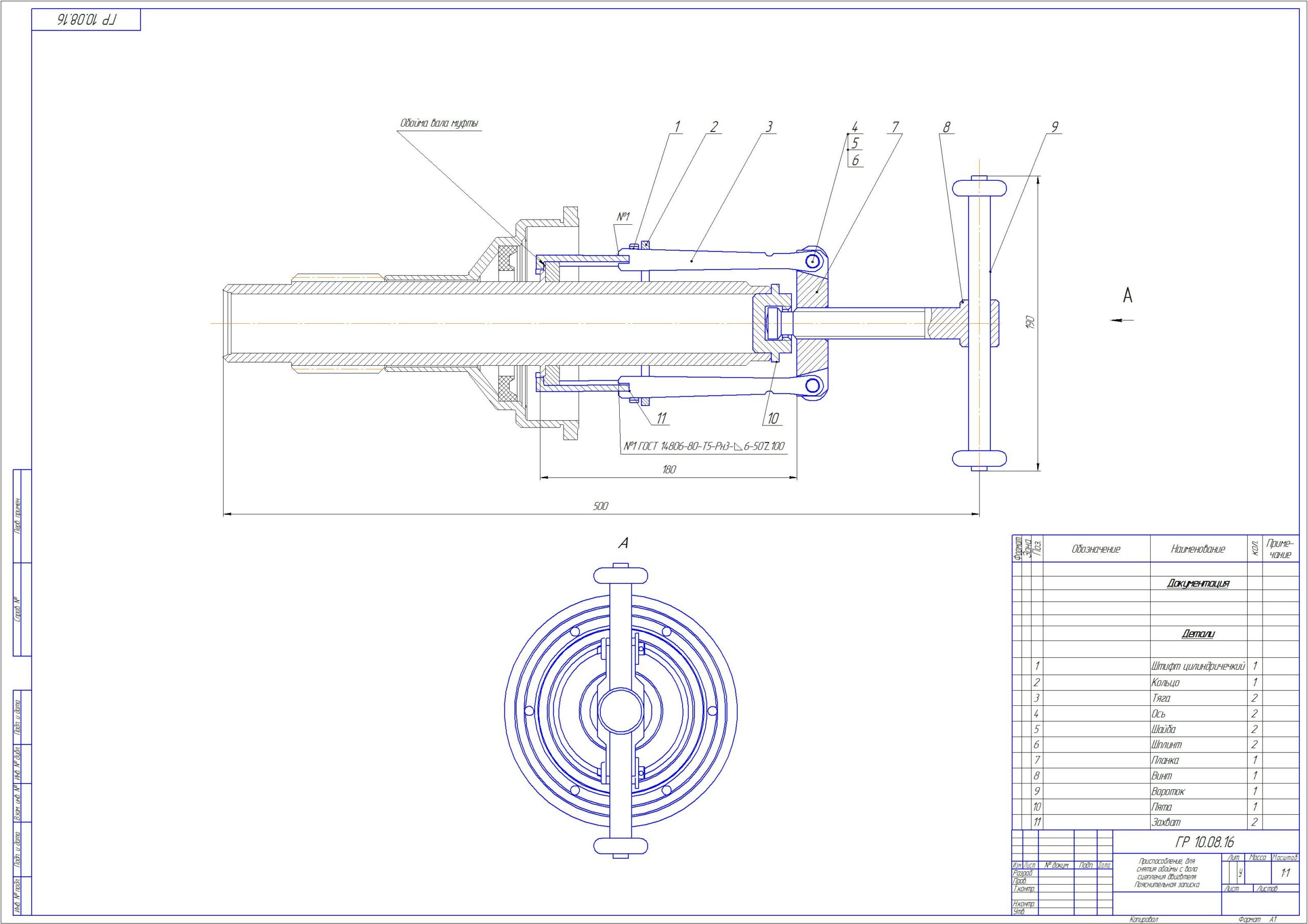

Приспособление относится к области машиностроения, в частности к механосборочному производству, и предназначено для снятия подшипников с вращающегося вала. Устройство для снятия подшипников содержит выжимное приспособление и захваты в виде крючков. Внутренний радиус изгиба крючков равен половине диаметра шарика подшипника. Толщина захватов меньше радиального зазора между наружной и внутренней обоймами. Крючки могут быть выполнены из высокопрочной стали, а устройство может быть снабжено ограничительными втулками для надевания их на концевые участки захватов. Обеспечивается снижение затрат на ремонт и сокращение времени его проведения.

Состав: Технологическая схема Язык документа

Софт: КОМПАС-3D 15
