Приспособление для проверки радиального и торцевого биения диска

194

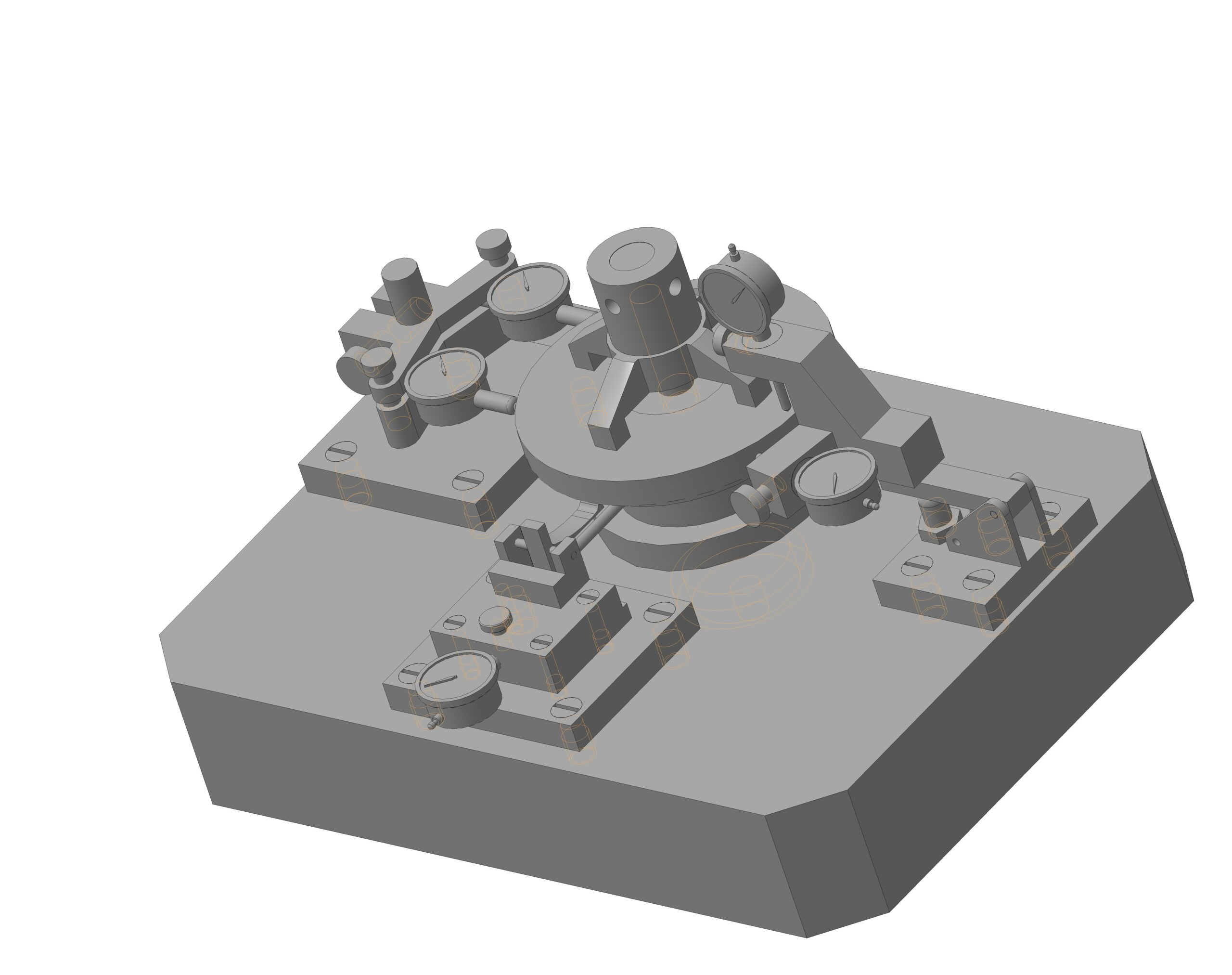

Приспособление для проверки радиального и торцевого биения диска. Деталь (ДИСК) ставится на дисковое основание, сверху диск прижимается шайбой, шайба фиксируется винтом. На приспособлении есть два индикатора которые проверяют радиальное и торцовое биение. При вращении руками штурвала диск будет вращаться вместе со штурвалом и на индикаторах будет отображаться биение.

3D Модели биения Приспособление радиального торцевого

Автор

Валерий Залит

Дата

03.06.2018

Язык

Русский

Состав

Файл сборки, 3D модели каждого элемента приспособления

Софт

КОМПАС-3D 16.1 Как открыть?

Содержимое архива

3D Модель приспособления
- Винт.m3d
- Винт( рис.2.2).m3d
- Стопорный винт ( №6).m3d
- Основание.m3d
- Шайба.m3d
- Штурвал.m3d
- Индекатор.m3d
- Рычажная передача.m3d
- Прокладка (8).m3d
- Дисковое основание 1 Г.m3d
- СтойкаЛево.m3d
- Стопорный винт право.m3d
- Кронштейн.m3d
- Гайка(13).m3d
- Ось правая часть.m3d
- Втулка для правой части2.m3d
- Втулка.m3d
- Стопорный винт право 2.m3d
- Деталь.m3d
- ПАУК.m3d
- СборкаПОЛНАЯ.a3d
- Болт( 9мм ).m3d
- Стойка(рис.2.3 №7) нижняя.m3d
- Болтик.m3d
- Винт(3).m3d
- Индекатор ПРАВО.m3d
- Планка.m3d
- Болт11мм3.5 (ДЛЯ НИЖНЕЙ).m3d
- Ось(Кронштейн).m3d
- ДИСК.m3d
- Оправка (14).m3d
- Втулка для правой части.m3d
- СтойкаПраво.m3d
- Индикатор 2.m3d
