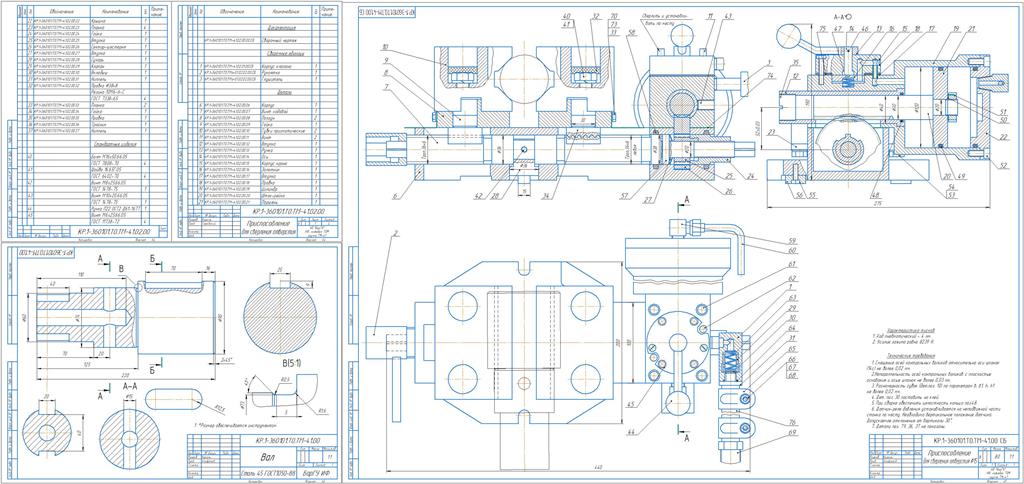

Приспособление для сверления отверстия диаметром 15 мм в детали "Вал"

Барановичский государственный университет
Факультет инженерный
Кафедра технологии и оборудования машиностроения
Курсовая работа по дисциплине «Технологическая оснастка»
На тему: "Приспособление для сверления отверстия диаметром 15 мм в детали "Вал"
Барановичи 2020

Целью этой курсовой работы является проектирование эффективного механизированного приспособления, которое бы позволило обеспечить необходимую точность и качество обработки заданной детали при высокой производительности.

Исходные данные:
Спроектировать приспособление для сверления отверстия диаметром 15 мм в детали Вал.
Материал детали – сталь 45 ГОСТ 1050 – 88.
Принимаем радиально – сверлильный станок модели 2М55.
Годовая программа выпуска – 62500 шт.
Режим работы цеха – двухсменный.
Инструмент:
Для обработки отверстия диаметром 15 мм принимаем сверло спиральное с коническим хвостовиком 2301 – 3568 ГОСТ 10903 – 77, выполненное из быстрорежущей стали Р6М5 ГОСТ 19265 – 73.
Рассчитаем режимы резания для сверлильной операции.
Исходные данные для расчета:
– диаметр сверления - D = 15 мм;
по справочным данным выбирается подача s = 0,2 мм/об.

Содержание:
ВВЕДЕНИЕ
1 ТЕХНИЧЕСКОЕ ЗАДАНИЕ НА ПРОЕКТИРОВАНИЕ
2 РАЗРАБОТКА СХЕМЫ УСТАНОВКИ ЗАГОТОВКИ
3 РАЗРАБОТКА ЭСКИЗНЫХ ВАРИАНТОВ ПРИСПОСОБЛЕНИЯ
4 РАСЧЕТ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ КОНСТРУКЦИИ ПРИСПОСОБЛЕНИЯ
5 РАСЧЕТ ПРОПУСКНОЙ СПОСОБНОСТИ ПРИСПОСОБЛЕНИЙ
6 РАСЧЕТ ЗАЖИМНОГО УСИЛИЯ
7 РАСЧЕТ ОСНОВНЫХ ХАРАКТЕРИСТИК СИЛОВОГО МЕХАНИЗМА
9 РАСЧЕТ ПРИСПОСОБЛЕНИЯ НА ТОЧНОСТЬ
10 ОПИСАНИЕ РАБОТЫ ПРИСПОСОБЛЕНИЯ
ЗАКЛЮЧЕНИЕ
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ
