Приспособление для закрепления детали Корпус гидропривода

Севмашвтуз
Кафедра машиностроение
Курсовая работа по дисциплине "проектирование средств технологического оснащения"
На тему: Проектирование приспособления для обработки детали "Корпус гидропривода до сварки"
Северодвинск 2020

1. Конструкторская документация на обрабатываемую деталь
2. Годовая программа выпуска детали N = 20 шт.
3. Технологический маршрут обработки детали – разрабатывается студентом
4. Содержание технологической операции, для выполнения которой необходимо спроектировать приспособление (порядок и содержание технологических переходов обработки заданной поверхности детали) – разрабатывается студентом
5. Оборудование для обработки детали – горизонтально-расточной станок
6. Нормативно-справочная документация

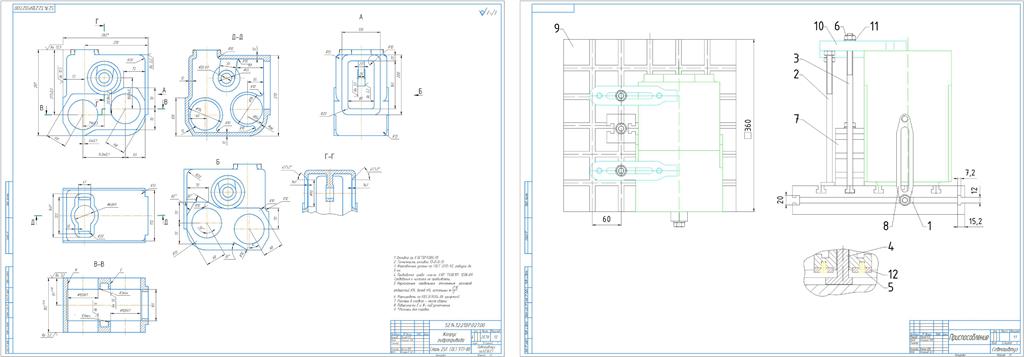

7. Назначение приспособления - обеспечение обработки отверстий 35Н9 и Ø100Н7 (см. чертеж)

Оглавление
Введение 6
1 Анализ конструктивно-технологических особенностей обрабатываемой детали и формулировка общих требований к приспособлению 8
1.1 Анализ конструктивно-технологических особенностей обрабатываемой детали 8
1.2 Разработка технологической операции 8
1.3 Формулировка общих требований к приспособлению. 9
2 Разработка схемы установки детали в приспособление и на станок 11
2.1 Разработка схемы установки детали 11
2.2 Разработка схемы установки приспособления на станок 13
3 Расчет погрешности установки детали в приспособление и приспособления на станок с учетом требуемой точности обработки заданной поверхности 14
4 Расчет предельных значений усилия закрепления детали в приспособлении 17
4.1 Расчет режимов резания 17
4.2 Расчет усилий закрепления 20
4.3 Расчет зажимного механизма 21
5 Разработка и оформление комплекта конструкторской документации для изготовления приспособления 24
5.1 Комплект технологической документации для изготовления приспособления 24
5.2 Описание конструкции и принципа работы приспособления 25
6 Разработка инструкции по эксплуатации приспособления 26
Заключение 27
