Приспособление станочное для механической обработки детали "Вал"

Вятский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине "Технологическая оснастка"
На тему: "Приспособление станочное для механической обработки"
Киров 2019

Исходные данные Чертеж ступенчатого вала: ширина шпоночного паза 6 мм,длина шпоночного паза 14 мм, длина вала 113 мм.

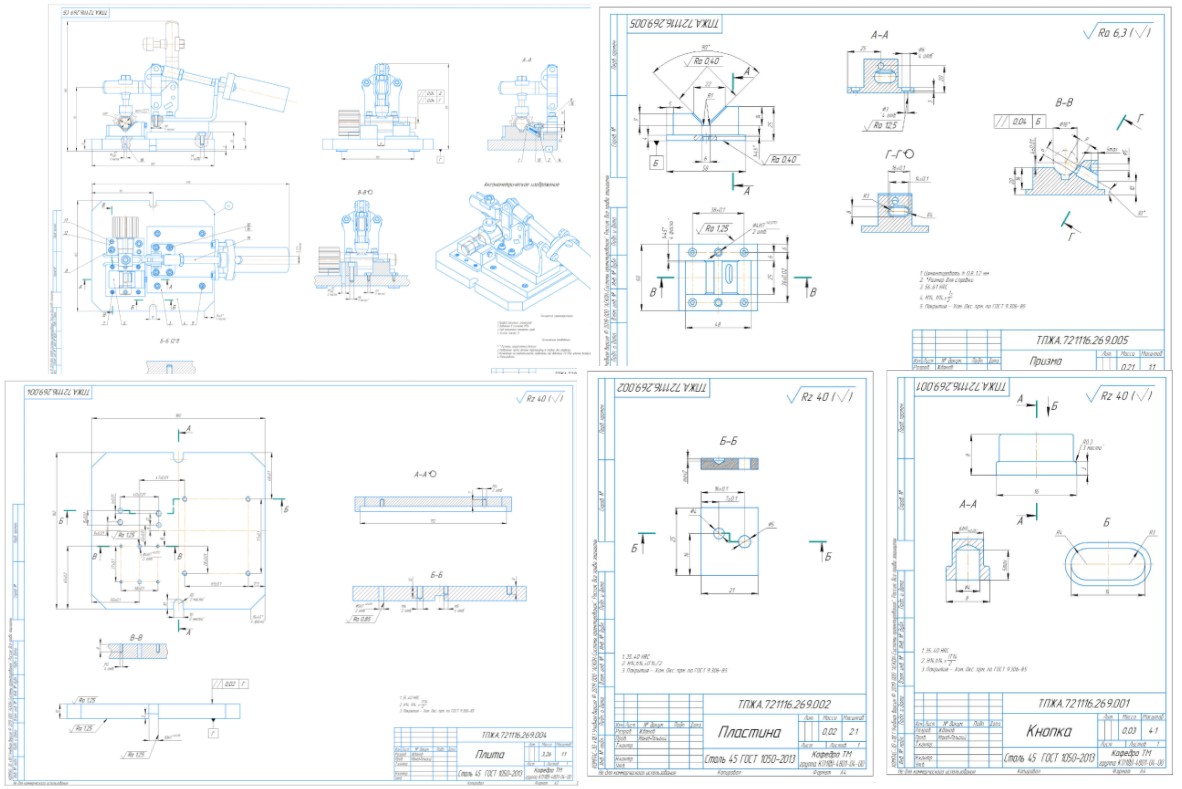

В данной работе рассматривается ступенчатый вал в котором необходимо профрезеровать шпоночный паз. Необходимо спроектировать станочное приспособление в котором вал будет надежно забазирован и будет иметь минимальную погрешность при фрезеровании паза. Приспособление должно быть простым, а зажимной элемент должен обеспечить достаточную силу зажима детали. Данный вал используется в корпусах трайб-аппарата, он передает вращательное движение на ролик, который обеспечивает подачу проволоки. Графическая часть содержит сборочный чертеж разработанного станочного приспособления, его деталировку, спецификацию.
Содержание
Ведение
1 Анализ исходных данных
2 Размещение обрабатываемой детали в рабочем пространстве станка.
3 Обоснование выбора установочных и зажимных элементов
3.1Описание конструкции и принцип работы приспособления
4 Силовой расчет
4.1 Определение скорости резания
4.1 Определение силы резания
4.3 Определение силы зажима
5 Подбор механизированного привода
6 Расчет погрешности, создаваемой приспособлением, при обработке
6.1 Погрешность базирования обрабатываемой детали
6.2 Погрешность установки приспособления на станке
Приложение А (обязательное) Библиографический список
