Новоград-Волынский промышленно-экономический техникум
Кафедра економико-техническая
Курсовой проект по дисциплине "Тех. обслуживание и ремонт"
На тему "Разработка технологического процесса восстановления "Привода Шумахера" в количестве 1750 единиц"

Исходные данные: Привод Шумахера (узел для жаток комбайна), N (годовая программа) - 1750 единиц.

1. Вступ
Розділ 2 Короткий опис та призначення, технічна характеристика, будова, змащування та умови роботи обладнання
Розділ 3 Опис підготовки до ремонту з розробкою його календарного графіка та перевірка обладнання перед ремонтом
Розділ 4 Розробка схеми розбірки однієї складальної одиниці та маршрутних техпроцесів розбірки
Розділ 5 Розробка відомості та карти дефектації на складальну одиницю і її деталі
Розділ 6. Розробка технологічного процесу ремонту однієї деталі з об-ґрунтуванням прийнятих рішень
6.1. Описання конструкції деталі, яка відновлюється, найбільш спрацьовані поверхні. Матеріал, хімічні та фізичні властивості
6.2. Технічні вимоги на деталь
6.3. Розробка технологічного процесу капітального ремонту деталі
6.3.1. Метод відновлення та його обґрунтування
6.3.2. Призначення припусків на обробку і встановлення розмірів поверхні, яка відновлюється
6.3.3. Розробка технологічного процесу капітального ремонту деталі
6.4. Призначення режимів операції відновлення
Розділ 7. Розробка технологічного процесу виготовлення замінюваної деталі з обґрунтуванням прийнятих рішень
7.1. Описання конструкції і призначення деталі, технічні вимоги, матеріал деталі, хімічний склад та механічні властивості
7.2. Визначення розмірів заготовки
7.3. Технологічний процес виготовлення деталі
Розділ 8 Розробка техпроцесу збірки складальної одиниці та опис випробувань і здачі обладнання
8.1. Розробка техпроцесу збірки складальної одиниці.
8.2. Перевірка, приймання вузла після ремонту і здача в експлуатацію.
Розділ 9 Коротка інструкція з технічного обслуговування і експлуатації обладнання
Розділ 10 Опис конструкції, принципу дії пристосування з необхідними розрахунками
10.1. Опис конструкції і принципу роботи пристосування.
10.2. Силові розрахунки пристосування.

Технічна характеристика
1.Найбільша частота обертання вхідного вала, об / хв: 600
2.Передавальне відношення: 0,9
3.Найбільша кількість подвійних ходів водила (повзуна) в хвилину: 600
4.Поздовжнє переміщення вихідного валу (повзуна), мм: 84,00

-----------------------

1. Введение
Раздел 2 Краткое описание и назначение, техническая характеристика, устройство, смазка и условия работы оборудования
3 Описание подготовки к ремонту с разработкой его календарного графика и проверка оборудования перед ремонтом
Раздел 4 Разработка схемы разборки одной сборочной единицы и маршрутных техпроцессов разборки
Раздел 5 Разработка сведения и карты дефектации на сборочную единицу и ее детали
Раздел 6. Разработка технологического процесса ремонта одной детали с обоснованием принятых решений
6.1. Описание конструкции восстанавливаемой детали наиболее изношенные поверхности. Материал, химические и физические свойства
6.2. Технические требования на деталь
6.3. Разработка технологического процесса капитального ремонта детали
6.3.1. Метод обновления и его обоснование
6.3.2. Назначение припусков на обработку и установка размеров восстанавливаемой поверхности
6.3.3. Разработка технологического процесса капитального ремонта детали
6.4. Назначение режимов операции восстановления
Раздел 7. Разработка технологического процесса изготовления заменяемой детали с обоснованием принятых решений
7.1. Описание конструкции и назначения детали, технические требования, материал детали, химический состав и механические свойства
7.2. Определение размеров заготовки
7.3. Технологический процесс изготовления детали
Раздел 8 Разработка техпроцесса сборки сборочной единицы и описание испытаний и сдачи оборудования
8.1. Разработка техпроцесса сборки сборочной единицы.
8.2. Проверка, приемка узла после ремонта и сдача в эксплуатацию.
Глава 9 Краткая инструкция по техническому обслуживанию и эксплуатации оборудования
Глава 10 Описание конструкции, принцип действия приспособления с необходимыми расчетами
10.1. Описание конструкции и принципа работы приспособления.
10.2. Силовые расчеты приспособления.


Сообщить о проблеме
Дата
23.11.2021
Язык
Украинский
Состав

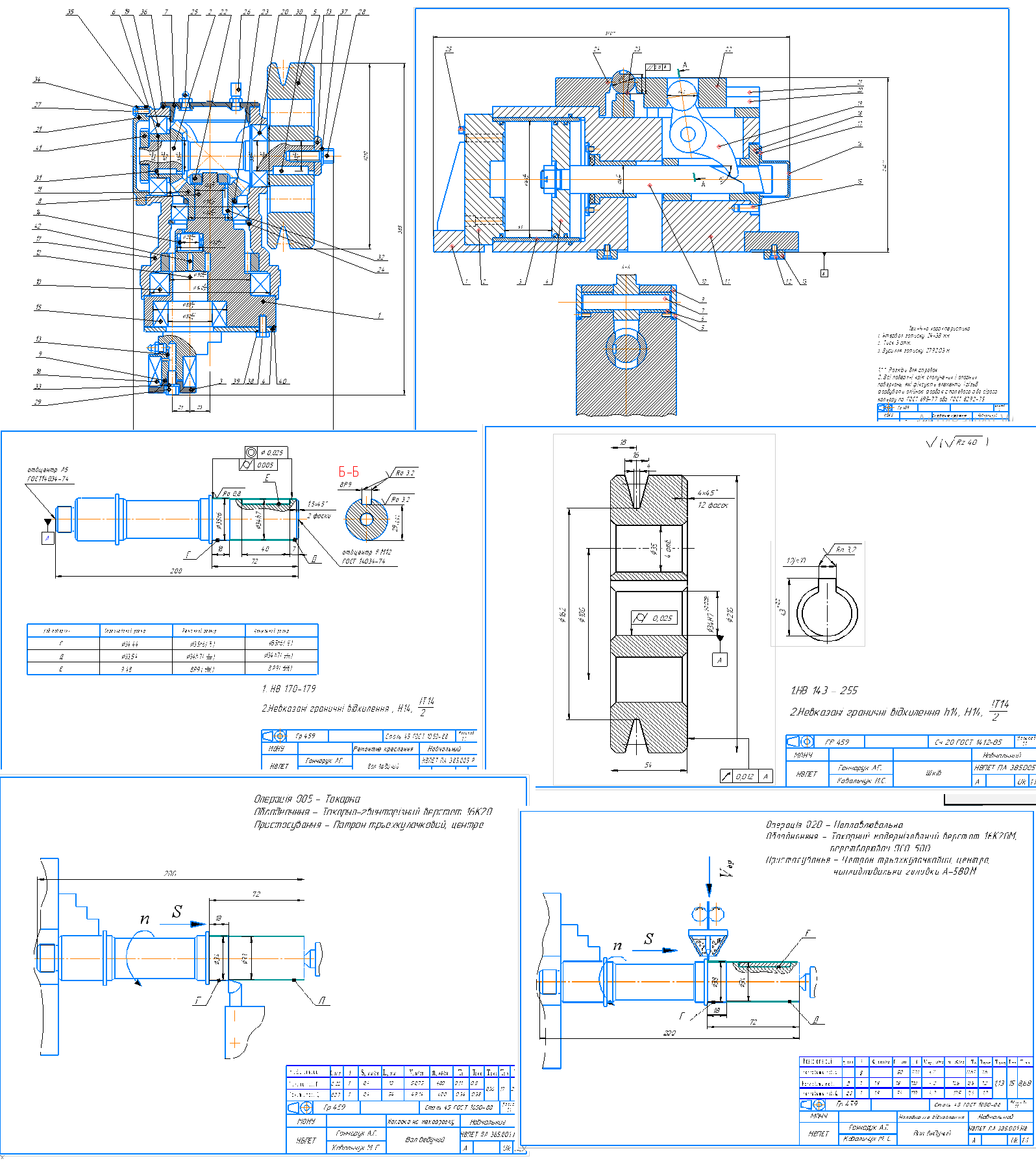

Привод Шумахера (ПА), Вал, Шкив, Спецефикация, приспособление для фрезерования (ПФ), операционные карты, наладки на обработку
