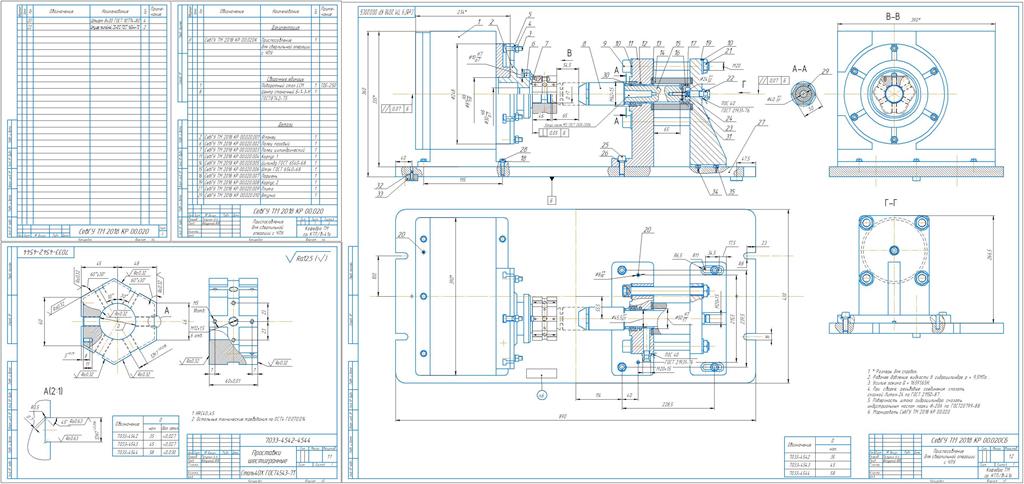

Проект технологической оснастки для выполнения технологической операции механической обработки детали проставки шестигранной 7033-4542-454 ( поворотный стол со срезанным центром для сверлильной операции)

Севастопольский Государственный университет
Кафедра Технологии Машиностроения
Курсовой проект "Проектирование технологической оснастки"
На тему: "Проект технологической оснастки для выполнения технологической операции механической обработки детали проставки шестигранной 7033-4542-4544"

Исходные данные: чертеж проставки шестигранной 7033-4542-4544, программа выпуска 2000шт./год

В данной работе рассматривается приспособление для зажима детали, проставики, и обработки ее за один установ с нескольких сторон

Содержание

Введение……………………………………………………………………………………..3
1.Определение типа производства…………………………………………………………4
2.Разработка маршрутного технологического процесса………………………………….5
3.Проектирование операционного технологического процесса обработки заданной поверхности………………………………………………………………………………….6
4.Определение установочных поверхностей деталей, выбор схемы базирования…….11
5.Расчет погрешности базирования детали и определение конструктивных параметров установочных элементов…………………………………………………………………..11
6.Построение схемы сил действующих на деталь, определение точки приложения и направление действия зажимной силы…………………………………………………...12
7.Расчет потребного усилия зажима………………………………………………………13
8.Расчет конструктивных размеров привода……………………………………………..14
9.Определить наиболее нагруженный элемент приспособления и произвести его прочностной расчет………………………………………………………………………...15
10.Точностной анализ выполняемой операции…………………………………………..16
11.Описание конструкции и работы спроектированного приспособления…………….18
Библиографический список………………………………………………………………..20
