Учебное заведение : ГБПОУ "СТАПМ им Д.И.Козлова"
Специальность : 150208 "Технология машиностроения " СПО
Дисциплина: "Технологическая оснастка"

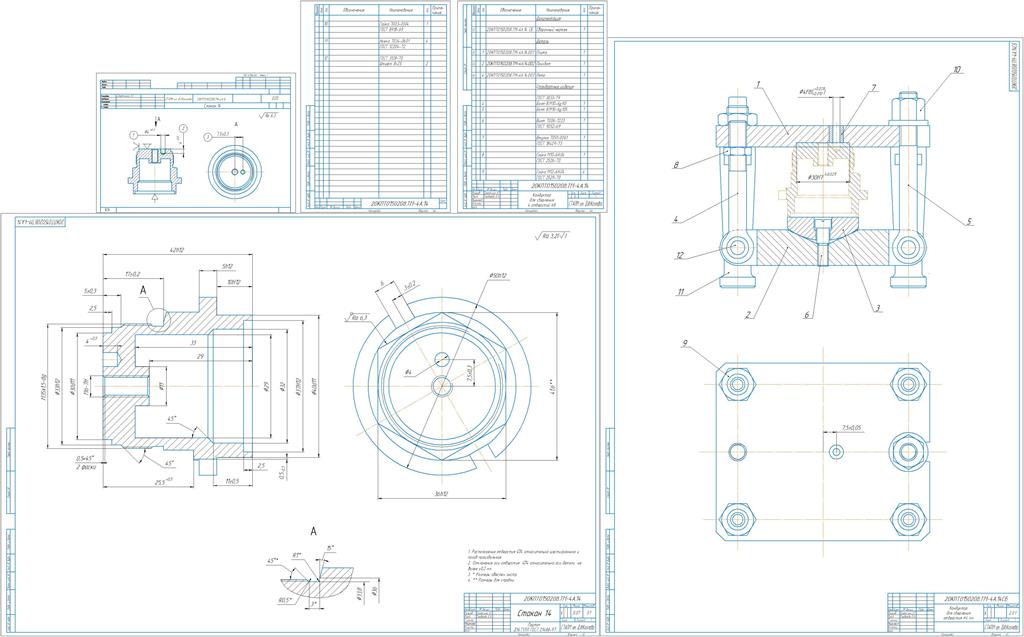

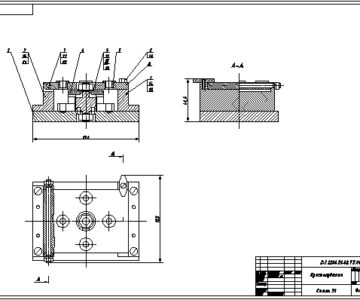

Курсовой проект на тему : "Разработка технологической оснастки для сверлильной операции детали "Стакан"
Год : 2020
Деталь представляет собой тело вращения длиной 42h12 и содержит ряд конструктивных элементов.
Содержание
Стр.
Введение 4
1. Технологическая часть 6
1.1 Технологическое описание детали 6
1.2 Характеристика материала детали 7
1.3 Маршрутный технологический процесс 9
1.4 Операционный технологический процесс 10
1.5 Расчет режимов резания 11
2. Конструкторская часть 14
2.1 Назначения станочного приспособления, разработка схем базирования 14
2.2 Описание конструкции и принцип работы приспособления 16
2.3 Расчёт усилий закрепления заготовки в приспособлении 18
2.4 Расчёт погрешности установки заготовки в приспособлении 21
Заключение 24
Библиографический список 25
Приложения А. Спецификация 26
Приложения Б. Эскизная карта 27
