Технологический процесс изготовления детали «Стакан»

ОмГТУ, МРСиИ, Курсовой проект на тему «Проектирование технологического процесса изготовления детали «Стакан» по дисциплине «Основы технологии машиностроения», 2022

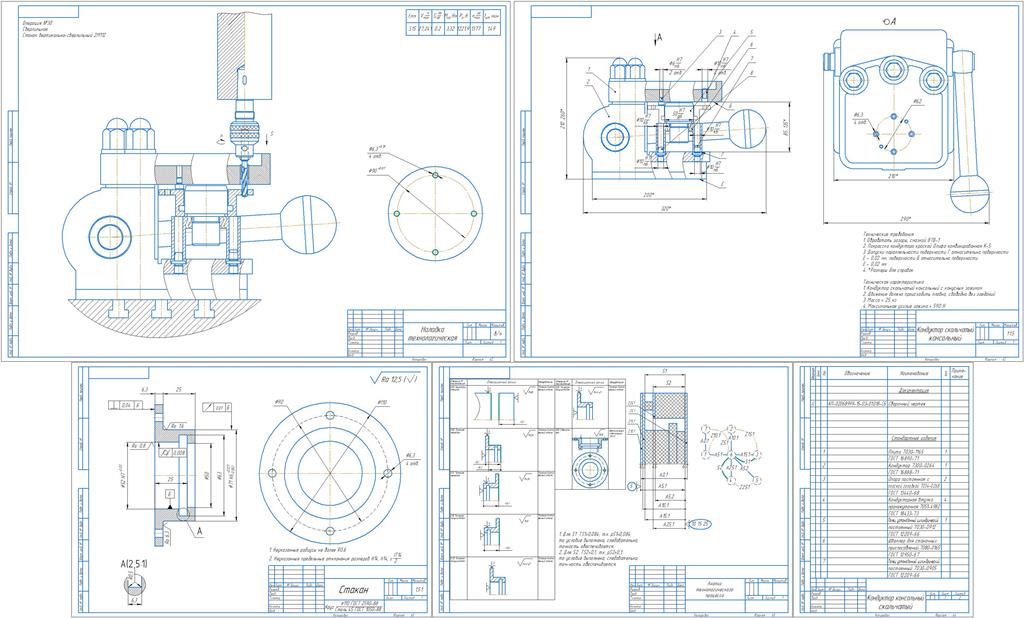

выполнен на 37 страницах, включает 14 таблиц, 15 рисунков, 6 литературных источника, спецификацию. Графическая часть проекта состоит из 4 листов:  Деталь "Стакан" используется в станкостроении, предназначена для точной уста-новки валов, поэтому к ней предъявляются высокие требования по точности, по биению и шероховатости. Деталь имеет цилиндрическую форму с фланцевой ча-стью, предназначенной для крепления детали к стенке корпуса.

СОДЕРЖАНИЕ

ВВЕДЕНИЕ 5
1. АНАЛИЗ ИСХОДНЫХ ДАННЫХ 6
1.1 Описание типа производства 6
1.2 Анализ служебного назначения изделия 7
1.2.1 Служебное назначение привода 7
1.2.2 Служебное назначение детали стакан 8
1.2.3 Анализ материала детали 10
1.3 Анализ технических условий 12
1.4 Анализ технологичности детали 13
2. ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРОЦЕССА 14
2.1 План обработки 14
2.2 Схема обработки 17
2.3 Граф линейных размеров 19
2.4 Составляющие допуска и минимального припуска 20
2.5 Расчет линейных технологических размеров 21
2.6 Вывод 21
3. ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОЙ ОПЕРАЦИИ 22
3.1. Расчет режимов резания 22
3.2. Выбор оборудования 24
3.3 Расчет нормы времени 25
4. ПРОЕКТИРОВАНИЕ ТЕХНОЛОГИЧЕСКОГО ПРИСПОСОБЛЕНИЯ 27
4.1 Выбор приспособления 27
4.2. Расчет усилия закрепления 31
СПИСОК ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ 34
ПРИЛОЖЕНИЕ 35
