Проект участка холодной листовой штамповки мелких и средних деталей к автомобилю ИЖ с годовой программой выпуска 120 000 комплектов

Ижевский Государственный Технический Университет
Кафедра "Машины и технология обработки металлов давлением
Дипломный проект
На тему: "Проект участка холодной листовой штамповки мелких и средних
деталей к автомобилю ИЖ
с годовой программой выпуска 120 000 комплектов "
Ижевск 2005

Главной целью дипломного проекта является разработка участка холод-ной листовой штамповки.

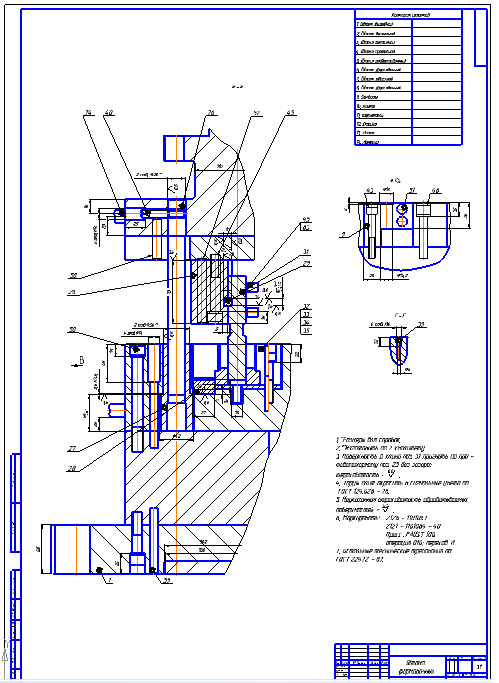

Для достижения основной цели требуется решение ряда задач. В технолого-конструкторской части разработка новой прогрессивной технологии изготовления детали, в качестве детали – представителя предлагается взять 2121 – 1101064 - 40 Горловина наливной трубы. Содержание работы (85 стр.): 1. ТЕХНОЛОГО-КОНСТРУКТОРСКАЯ ЧАСТЬ (расчет процессов, выбор оборудования и т.д.), 2. СПЕЦИАЛЬНАЯ ЧАСТЬ (Устройство и принцип работы автоматизации пресса, Расчет валковой подачи и т.д.), 3. ЭКОНОМИЧЕСКАЯ ЧАСТЬ, 4. Проектирование участка, 5. Безопасность и экологичность. Графическая часть содержит 11 листов и спецификации: Штамп вытяжной, подача валковая №1, подача валковая №2, штамп вытяжной, штамп вырубной, планировка участка, Тех-экономические показатели, Чертеж маршрута изготовления, патентный поиск, штамп формовочный, ножницы для рубки облоя и т.д.

Состав: Штамп вытяжной, подача валковая №1, подача валковая №2, штамп вытяжной, штамп вырубной, планировка участка, Тех-экономические показатели, Чертеж маршрута изготовления, патентный поиск, штамп формовочный, ножницы для рубки облоя и т.д. Язык документа

Софт: КОМПАС-3D 15 SP2

Файлы:
1/
1/Штамп вырубной.cdw
1/СП Штамп вырубной.spw
1/СП Валковая подача.spw
1/Штамп вытяжной 2В.cdw
1/Планировка (пример).cdw
1/СП Ножницы для рубки облоя.spw
1/Подача валковая 2.cdw
1/ТЭП цеха Иры.cdw
1/Штамп вытяжной 1В.cdw
1/СП Штамп вытяжной.spw
1/Патентный поиск .cdw
1/СП Штамп формовочный.spw
1/Чертеж маршрута изготовления детали.cdw
1/Штамп формовочный 2.cdw
1/Планировка (Ира).cdw
1/ПЗ диплома ОМД.doc
1/Ножницы для рубки облоя.cdw
1/Штамп формовочный 1.cdw
1/Подача валковая 1.cdw
