Проект участка механического цеха по изготовлению вилки скользящей 5320-2205048

0
69
1535
12
0
300

брестский государственный технический университет
кафедра технологии машиностроения
дипломное проектирование на тему Проект участка механического цеха по изготовлению вилки скользящей 5320-2205048
брест 2015

Данная деталь - "Вилка скользящая 5320-2205048" входит в состав сборочной единицы автомобиля КамАЗ “Вал карданный”. Карданный вал служит для передачи крутящего момента под различными углами к узлам, агрегатам  специальному и дополнительному оборудованию.

СОДЕРЖАНИЕ
Введение…………………………………………………………………………..
1 Разработка технологического процесса изготовления детали……………....
1.1 Назначение и конструкция детали…………………………………………..
1.2 Анализ технических условий изготовления детали………………………..
1.3 Предварительное определение типа производства………………………...
1.4 Анализ технологичности детали…………………………………………….
1.5 Анализ базового варианта технологического процесса……………………
1.6 Выбор метода получения заготовки и разработка ее конструкции……….
1.7 Выбор методов обработки поверхностей детали…………………………...
1.8 Выбор технологических баз………………………………………………….
1.9 Разработка технологического маршрута обработки детали………………..
1.10 Разработка технологических операций………………………………….....
1.11 Расчёт припусков на две поверхности……………………………………..
1.12 Выявление и расчёт технологической размерной цепи…………………...
1.13 Определение режимов резания по эмпирическим формулам………….....
1.14 Определение норм времени на операции…………………………………..
1.15 Определение необходимого количества оборудования и его загрузки….
1.16 Уточнение типа производства по коэффициенту закрепления
операций…………………………………………………………………………...
2 Расчёт и проектирование средств технического оснащения…………………
2.1 Расчёт и проектирование приспособления с механизированным зажимом
для сверления отверстия Ø50 мм…………………………………………………
2.2 Расчёт и проектированием приспособления для контроля радиального
биения шлицевой поверхности 〖Ø 72〗_(-0,105)^(-0,065) мм..…………………………………...
2.3 Расчет и проектирование конструкции сверла-зенковки Ø 49,5 ……..………
3 Организация работы производственного участка……………………………..
3.1 Выбор средств межоперационного транспортирования, организация
грузопотоков……………………………………………………………………….
3.2 Выбор состава вспомогательных служб……………………………………..
3.3 Разработка планировки производственного участка………………………..
4 Технико-экономический раздел……………………………………………….
4.1 Определение потребностей в материально-технических и трудовых ресурсах…………………………………………………………………………………
4.2 Расчёт технико-экономических показателей……………………………..
4.3 Расчет себестоимости продукции………………………………………….
4.4 Общая экономическая эффективность…………………………………….
4.5 Сравнительная экономическая эффективность…………………………..
5 Экономия энергетических ресурсов…………………………………………
6 Охрана труда и окружающей среды…………………………………………
6.1 Пояснительная часть по охране труда и окружающей среды……………
6.2 Расчетная часть по охране труда…………………………………………..
6.3 Обеспечение безопасности в чрезвычайных ситуациях…………………
Заключение………………………………………………………………………
Список использованных источников………………………………………….
Приложения……………………………………………………………………..


Сообщить о проблеме
Дата
29.05.2017
Язык
Русский
Состав

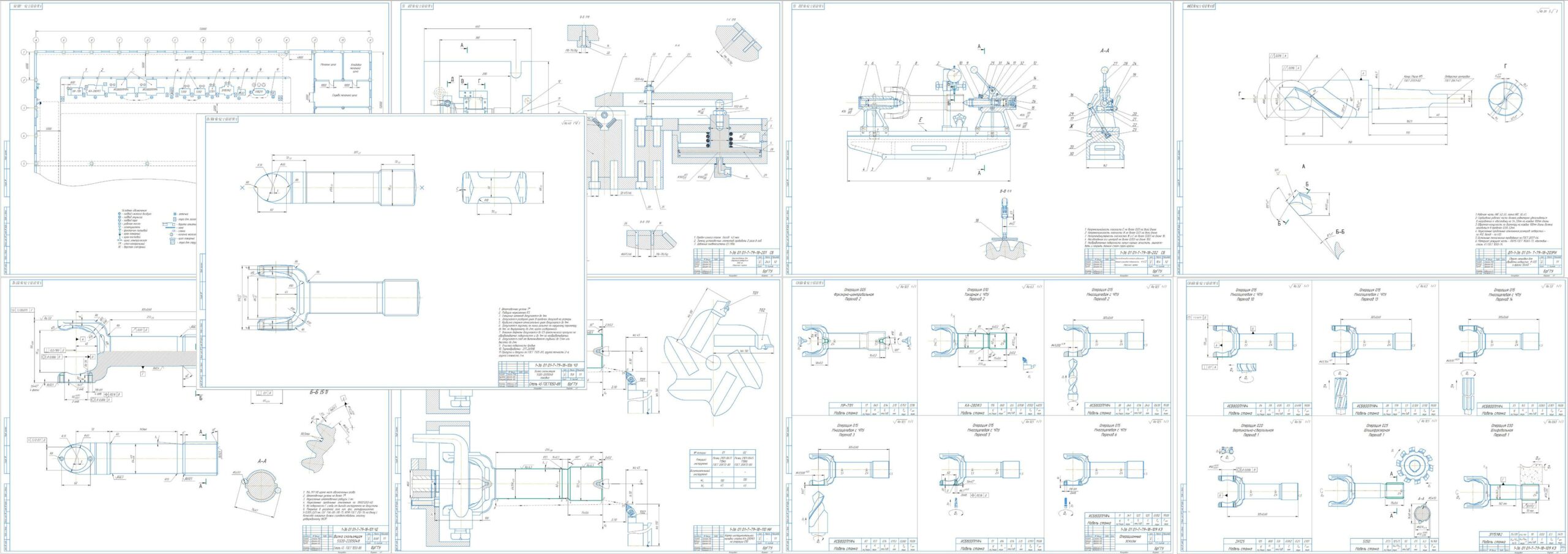

вилка(чертеж), заготовка(чертеж), операционные эскизы(чертеж), карта инструментальной наладки токарного станка (чертеж), приспособление станочное (СБ), приспособление контрольное(СБ), планировка участка(чертеж)
