Проект участка механического цеха по обработке детали “ Колесо зубчатое 721343.002"

Технологический колледж, учреждение образования “Гродненский государственный университет имени Янки Купалы”
Технологическое отделение
Дипломный проект
На тему: " Проект участка механического цеха по обработке детали
“ Колесо зубчатое 721343.002”
Беларусь, Гродно 2016

Исходные данные: Колесо зубчатое 721343.002, масса 3,8 кг, годовая программа выпуска 35000 штук, Сталь 25Г ГОСТ 4543-71.
В данной работе спроектирован участок механического цеха по обработке детали ‘’Колесо зубчатое 721343.002’’. Разработан технологический процесс обработки данной детали, который включает в себя: анализ, исходных данных, выбор заготовки, выбор технических баз, составление маршрута обработки, разработку переходов, выбор оборудования и инструментов, определение режимов резания и т.д.

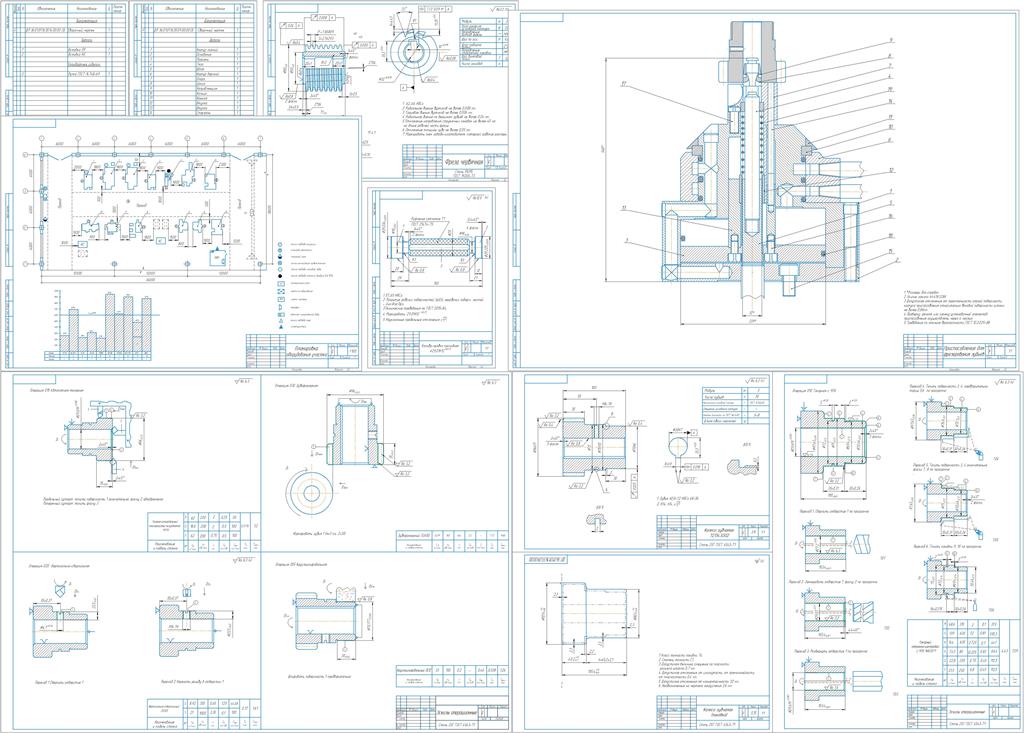

Графическая часть содержит следующие чертежи: калибр-пробка, основные операции, планировки участка, скомпонованный чертеж заготовки, детали и операции на станке с ЧПУ, приспособление, инструмент для одной из операций(фреза).
К дипломному проекту прилагаются маршрутные карты обработки детали.
Содержание
Введение
1 Общий раздел
1.1 Описание и технологический анализ конструкции детали
1.2 Обоснование типа производства
2 Технологический раздел
2.1 Выбор и экономическое обоснование выбора вида заготовки
2.2 Разработка и обоснование проектируемого технологического
процесса
2.3 Расчет и определение межоперационных припусков, допусков
и операционных размеров при обработке детали
2.4 Расчет режимов резания
2.5 Расчет технически обоснованных норм времени
3 Конструкторский раздел
3.1 Расчет и конструирование специального станочного
приспособления
3.2 Расчет и конструирование специального режущего инструмента
3.3 Расчет и конструирование специального средства контроля
4 Организационный раздел
4.1 Определение потребного количества оборудования и
коэффициента его загрузки
4.2 Разработка планировки оборудования механического участка
4.3 Организация рабочего места станочника
5 Охрана труда
5.1 Основные законодательные акты и нормативные документы
по охране труда
5.2 Требования техники безопасности на механическом участке
5.3 Требования производственной санитарии на механическом участке
5.4 Требования пожарной безопасности на механическом участке
6 Охрана окружающей среды, ресурсосбережение и энергосбережение
6.1 Охрана окружающей среды
6.2 Ресурсосбережение и энергосбережение при обработке детали
7 Экономический раздел
7.1 Расчет материальных и энергетических затрат на участке
7.2 Расчет фонда заработной платы работников участка
7.3 Расчет себестоимости, прибыли, рентабельности
7.4 Расчет производственной программы
7.5 Основные технико-экономические показатели работы участка
Выводы по дипломному проекту
Литература
