Технологический процесс термической обработки детали типа "зубчатое колесо"

Омский государственный технический университет
кафедра материаловедение и технологии материалов
Курсовой проект по дисциплине "Термическая обработка и упрочнение материалов"
На тему: "Технологический процесс термической обработки детали типа зубчатое колесо"
Омск 2018

Для изготовления детали «зубчатое колесо», исходя из механических и экономических характеристик, была выбрана сталь 25ХГТ. С учетом выбранного материала для обеспечения твердости 60–62 HRC на глубину 2,0–2,5 мм предложена химико-термическая обработка: цементация в газовом карбюризаторе при температуре 950 0С, с последующим подстуживанием до температуры 800 0С, охлаждением в масло и низким отпуском при температуре 190-210 0С. Так же было выбрано оборудование, подходящее для проведения термической обработки и для контроля качества после её проведения.
Разработана карта технологического процесса термической обработки, приведенная в приложении.

СОДЕРЖАНИЕ

Введение 4
1. Анализ детали и выбор материала 5
1.1 Анализ условий работы детали 5
1.2 Выбор материала для детали 7
2. Назначение режимов термической обработки 13
2.1. Обоснование выбора ХТО 13
2.2. Обоснование выбора карбюризатора и режима его подачи 15
2.3 Выбор режима цементации 17
2.4. Время выдержки. 17
2.5. Выбор оборудования. 18
2.6. Обоснование режима термической обработки 20
3 КОНТРОЛЬ КАЧЕСТВА ТЕРМИЧЕСКОЙ ОБРАБОТКИ 26
Вывод 36
БИБЛИОГРАФИЧЕСКИЙ СПИСОК 37

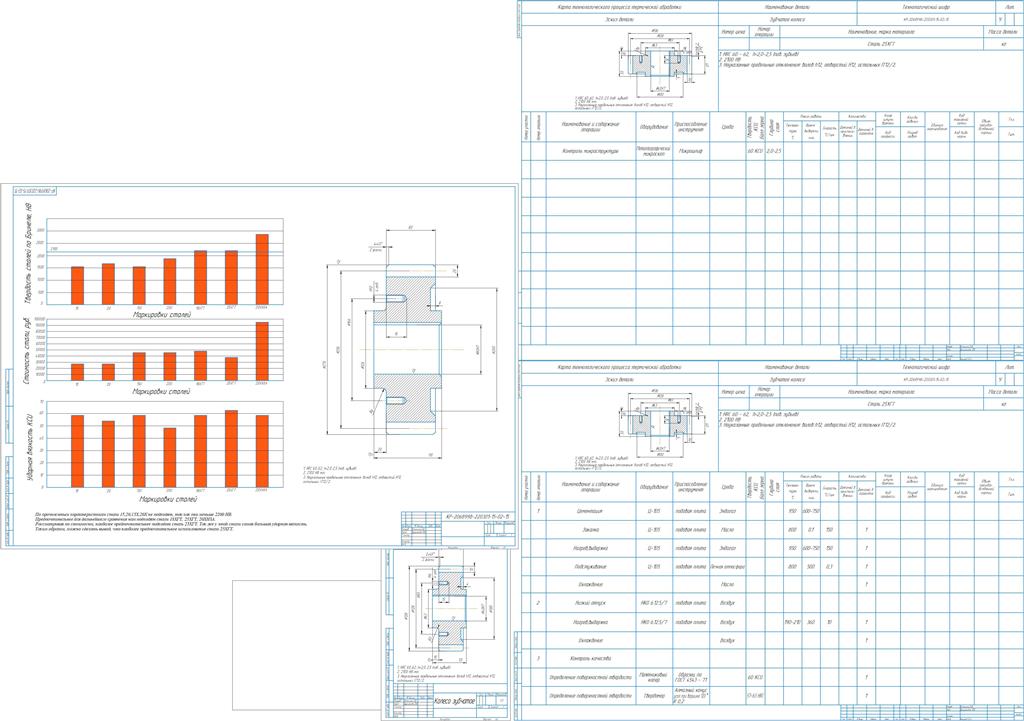

Состав: Пояснительная записка,чертеж зубчатого колеса,карта термической обработки,презентация Язык документа

Софт: КОМПАС-3D 17

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Технологический процесс термической обработки детали типа "зубчатое колесо"

Zadanie_na_KP_i_1_list.doc
Доклад.docx
Жмакина.pptx
зубчатое колесо.cdw
тех карта новая1.cdw
тех карта новая2.cdw
1 лист.cdw
Poyasnitelnaya_zapiska_2112.docx
prezentatsia_TO.pptx
