Технологический процесс механической обработки детали «Зубчатое колесо»

КПИ
Кафедра технологии машиностроения
Курсовой проект по дисциплине «Технология машиностроения»
На тему «Технологический процесс механической обработки детали« Зубчатое колесо»
Киев 2019

Заданная деталь «Зубчатое колесо» является телом вращения, имеет относительно простую конфигурацию, среднюю прочность и жесткость.
Форму детали составляют внешние цилиндрические поверхности с односторонними уступами (сложные контурные или плоские поверхности, размеры которых слева направо диаметры: 124h9 114h9; 47.
Общая длина детали составляет 38 мм.
Также в конструкции детали входят:
- Сквозные отверстия 6,6 и 5,8 мм
- шлицы Д-6 × 26Р11 × 30H7 × 6D9
- Зубья z = 60, m = 2 нарезанные на поверхности диаметром 124h9
- 2 фаски 1 × 45 ° и 2 фаски 1,6 × 45 ° на поверхностях диаметром 124h9 и 47 соответственно;
Материал детали: Сталь 45 ГОСТ 1050-88

В курсовом проекте:
1) Выполнено описание конструкции детали, анализ ее технологичности, анализ технических требований; определен тип производства;
2) Выбрано заготовку и способ ее получения из двух возможных вариантов на основе экономического анализа;
выбрано общие припуски и определены размеры заготовки; выбрано межоперационные припуски на основные поверхности детали;
3) Разработан план технологического процесса;
4) Детально разработаны три операции избранное технологического процесса (выбраны режимы резания и выполнено нормирование операций, рассчитан расценку), расчеты на все другие операции изложены в виде таблиц;
5) Проведен анализ экономической эффективности выбранного варианта технологического процесса; изложены основные требования по охране труда при работе на металлорежущих оборудовании;
6) Заполнено комплект технологической документации в соответствии с требованиями ЕСТД и стандартов (титульный лист, маршрутная карта на весь технологический процесс, карта эскизов и операционная карта на детально разработанные операции);

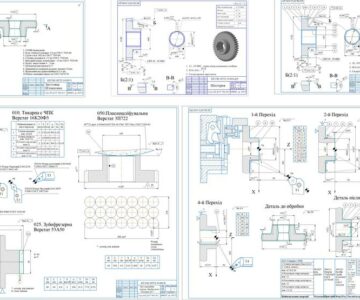

7) Выполнен чертеж детали, заготовки и карт наладок на детально разработанного
ни операции.

ЗМІСТ
стор.
АНОТАЦІЯ
1. ЗАГАЛЬНИЙ РОЗДІЛ
1.1. Вступ. 5
1.2. Опис конструкції деталі. 6
1.3. Визначення класу деталі. 7
1.4. Характеристика матеріалу. 8
1.5. Аналіз технологічності конструкції деталі. 9
1.6. Аналіз технічних вимог. 12
1.7. Визначення типу виробництва і технологічної партії деталей. 13
2. ТЕХНОЛОГІЧНИЙ РОЗДІЛ
2.1. Вибір виду заготовки, обгрунтування методу її отримання. 15
2.1.1. Скорочений опис можливих методів отримання заготовки. 15
2.1.2. Вибір загальних припусків та розмірів заготовок. 17
2.1.3. Визначення коефіцієнту використання матеріалу. 20
2.2. Вибір міжопераційних припусків з визначенням операційних розмірів з допусками на всі поверхні табличним методом. 21
2.3. Розробка плану технологічного процесу з вибором обладнання, ріжучого, допоміжного і вимірювального
інструментів. 22
2.4. Детальна розробка 3-х різноманітних операцій технологічного процесу. 25
2.4.1. Розрахунок режимів різання на детально розроблені операції. 25
2.4.2. Нормування детально розроблених операцій. 34
2.5. Вибір режимів різання та нормування решти операцій. 35
3. ЗАХОДИ З ОХОРОНИ ПРАЦІ НА РОБОЧОМУ МІСЦІ ВЕРСТАТНИКА 38
4. СПИСОК ЛІТЕРАТУРИ 46
