Проектирование автоматической линии по изготовлению детали типа "вал"

Брестский Государственный Технический Университет
Кафедра автоматизации технологических процессов и производств
Курсовая работа по дисциплине: "Автоматизация технологических процессов и производств"
На тему: "Проектирование автоматической линии. Синтез принципиальной схемы бесконтактного логического управляющего устройства промышленной автоматики.
Брест 2019

Исходные данные: Эскиз детали, Обрабатываемая деталь- ступенчатый вал, Материал детали-Сталь 40.

В данной работе приведена схема автоматизированной линии спроектированной на основании исходных данных, также был произведён синтез принципиальной схемы бесконтактного логического управляющего устройства промышленной автоматики.

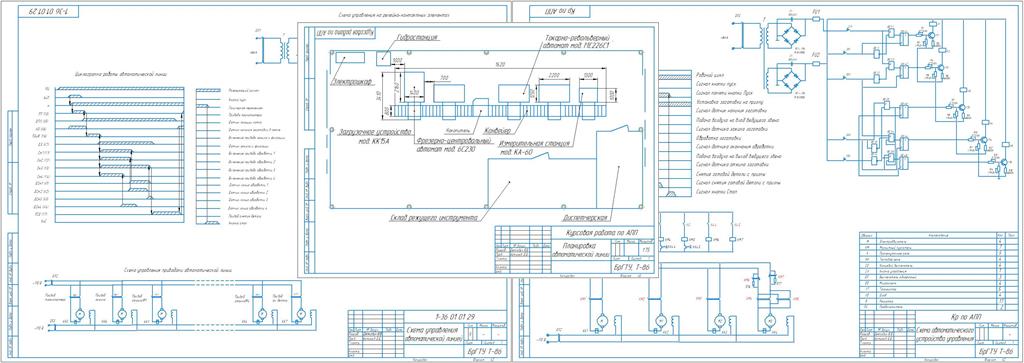

Графическая часть содержит схему управления автоматической линией, схему автоматического устройства управления, компоновку автоматической линии.
