Проектирование механической участки на изготовление детали " Фланец МЕП-0230/01-03-03-01"

Луцьке вище професійне училище
Дипломний проект за спеціальністю: "Технологія обробки матеріалів на верстатах і автоматичних лініях"
На тему: "Проектування механічної дільниці на виготовлення деталі "Фланець МЕП-0230/01-03-03-01"
Луцьк 2015

Вихідні дані: 1. Річна програма 5000 шт., 2. Режим роботи 2-х змінний.

Зміст дипломного проекту:
А. Зміст розрахунково-пояснювальної записки
І. Загальна частина
1.Вступ
2.Опис конструкції і роботи деталі, заданої як основний об’єкт для проектування дільниці або прольоту
ІІ. Технологічна частина
1. Вибір та обґрунтування типу виробництва
2. Розрахунок партії деталей для типу виробництва
3. Вибір виду руху деталей
4. Вибір та обґрунтування методу виконання заготовки
5. Проектування технологічного процесу для виготовлення деталі
6. Розрахунок припусків
7. Розрахунок раціональних режимів різання з підрахуванням основного часу
8. Визначення норм часу і встановлення розцінок
9. Техніко-економічне обґрунтування вибраного техпроцеса
ІІІ. Проектування оснастки
1. Конструювання і розрахунок трьохкулачкового патрона
2. Конструювання і розрахунок комбінованого інструменту свердло-зенкер
3. Конструювання і розрахунок калібр-пробки
IV. Економічна частина
1. Визначення необхідної кількості устаткування і його завантаження
2. Визначення необхідної кількості робітників
3. Визначення необхідної кількості ІТР, допоміжних робітників,СКП і МОП
4. Розрахунок річно потреби ріжучого і вимірювального інструмента
5. Організація забезпечення дільниці матеріалами і заготовками
6. Організація інструментального господарства
7. Організація транспортного господарства на дільниці
8. Організація ремонту устаткування на дільниці
9. Організація роботи дільниці і робочих місць
10. Організація техніки безпеки та протипожежних заходів
11. НОП і промислова естетика на дільниці
12. Розміщення основного і допоміжного устаткування і робочих місць
13. Визначення заробітної плати виробничих робітників
14. Визначення необхідної кількості основних матеріалів і їхньої вартості
15. Визначення накладних витрат по елементах
V. Результуюча частина
1. Порівняння заводської собівартості з проектною
2. Що нового внесено в проект учнем?
3. Перспективи застосування розробленого технологічного процесу на заводі
Висновок
Використана література

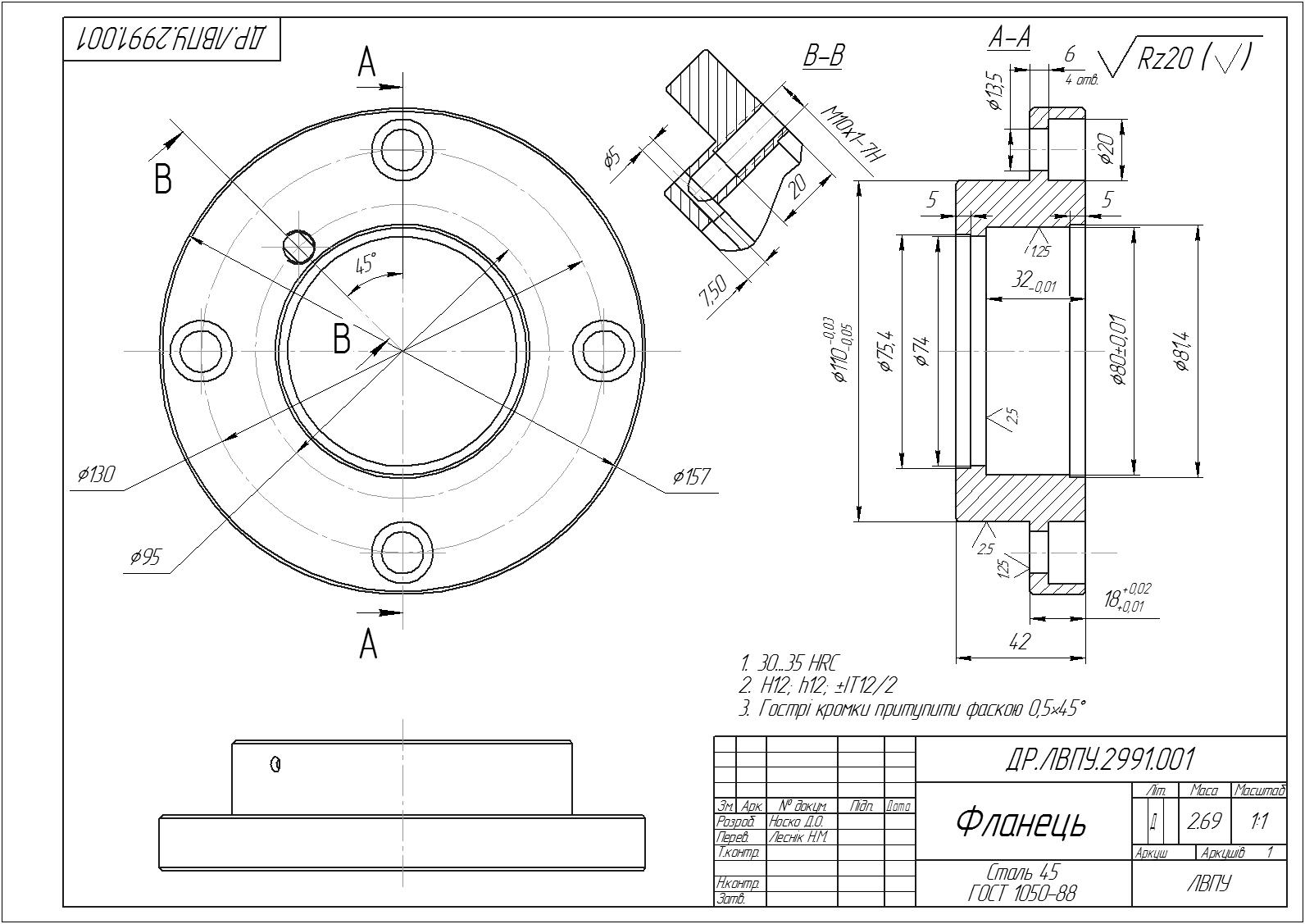

Состав: Вступ, Записка, Креслення (Фланець, Заготовка, Технологічна карта, Калібр-пробка, Трьохкулачковий патрон, Свердло-зенкер, Дільниця) Язык документа

Софт: КОМПАС-3D 13

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Проектирование механической участки на изготовление детали " Фланец МЕП-0230/01-03-03-01"

Дипломна\Вступ.docx
Дипломна\Дільниця.cdw
Дипломна\Заготовка.cdw
Дипломна\Продовження.docx
Дипломна\Проектування\ВИМІРЧИЙ\Калібр-пробка.cdw
Дипломна\Проектування\ПРИСПОСІБЛЕННЯ\Трьохкулачковий патрон.cdw
Дипломна\Проектування\РІЖУЧИЙ\Свердло-зенкер.cdw
Дипломна\Технологічна карта.cdw
Дипломна\Фланець.cdw
Дипломна\Проектування\ВИМІРЧИЙ
Дипломна\Проектування\ПРИСПОСІБЛЕННЯ
Дипломна\Проектування\РІЖУЧИЙ
Дипломна\Проектування
Дипломна
