Проектирование станочного приспособления

Карагандинский государственный технический университет
Кафедра машиностроения
Курсовой проект по дисциплине: "Основы конструирования приспособления"
На тему : "Проектирование станочного приспособления"
Караганда 2016

Исходные данные погрешность закрепления 100 мкм, погрешность изготовления и сборки 0,02 мм, погрешность от износа контактных поверхностей 0,015 мм, коэффициент, характеризующий тип производства 0,8.
В данной работе рассматривается проектирование приспособления для детали(ступица) в массовом и крупносерийном производстве.

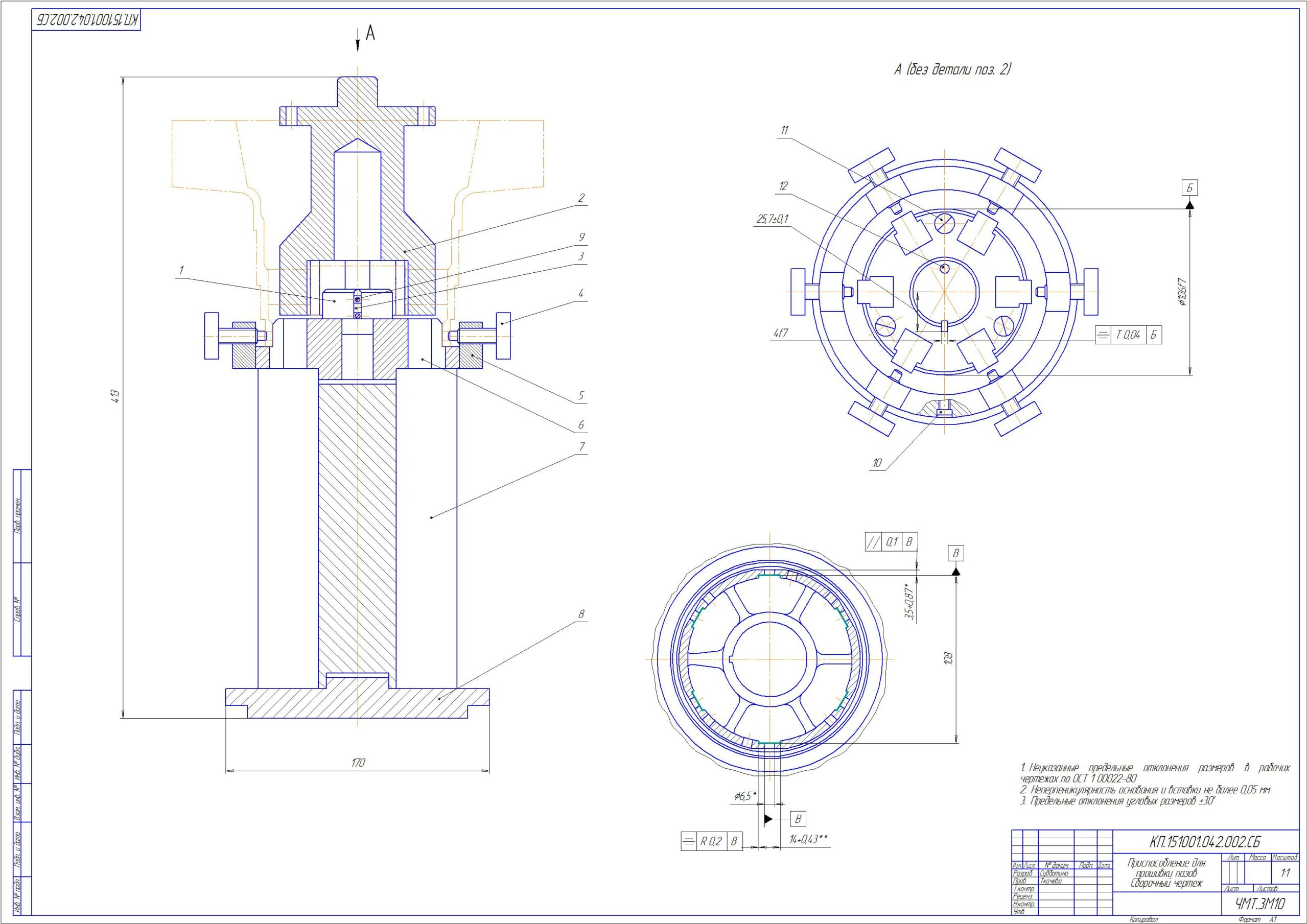

Графическая часть содержит деталь(ступица), приспособление для прошивки пазов.
Содержание

Введение
2
1. Проектирование станочного приспособления 3
2. Описание работы станочного приспособления 3
3. Расчет приспособления на точность 4
4. Расчет сил зажима 6
5. Прочностной расчет ответственных деталей приспособления 7
Литература 9
Приложения:
чертеж детали
чертеж приспособления со спецификацией

Состав: Деталь(ступица), спецификация,приспособление для прошивки пазов Язык документа

Софт: КОМПАС-3D 15SP2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Проектирование станочного приспособления

курсач оснастка\Деталь
курсач оснастка\Приспособление для прошивки пазов.cdw
курсач оснастка\Содержание.docx
курсач оснастка\ПРИСПОСОБЛЕНИЕ для 6-ти пазов.SPW
курсач оснастка
