Проектирование технологического процесса механической стаканa подшипника

Белорусский государственный аграрный технический университет
Кафедра технологии металлов
Курсовой проект по технологии сельскохозяйственного машиностроения
на тему: Проектирование технологического процесса механической стаканa подшипника
Минск 2006

В курсовом проекте разработан технологический процесс механической обработки детали – стакана подшипника с экономическим обоснованием принятого варианта.
Заготовкой для данной детали служит отливка. Стакан подшипника изготавливается из чугуна ВЧ 50-2 ГОСТ 7293-85.
В проекте были произведены следующие замены
• объединение нескольких операций в одну
• замена оборудования на более новые и дешевые станки.
Произведенные замены позволили сократить штучное время, увеличить производительность, сэкономить площадь, обеспечить удобство настройки режущего инструмента на размер.

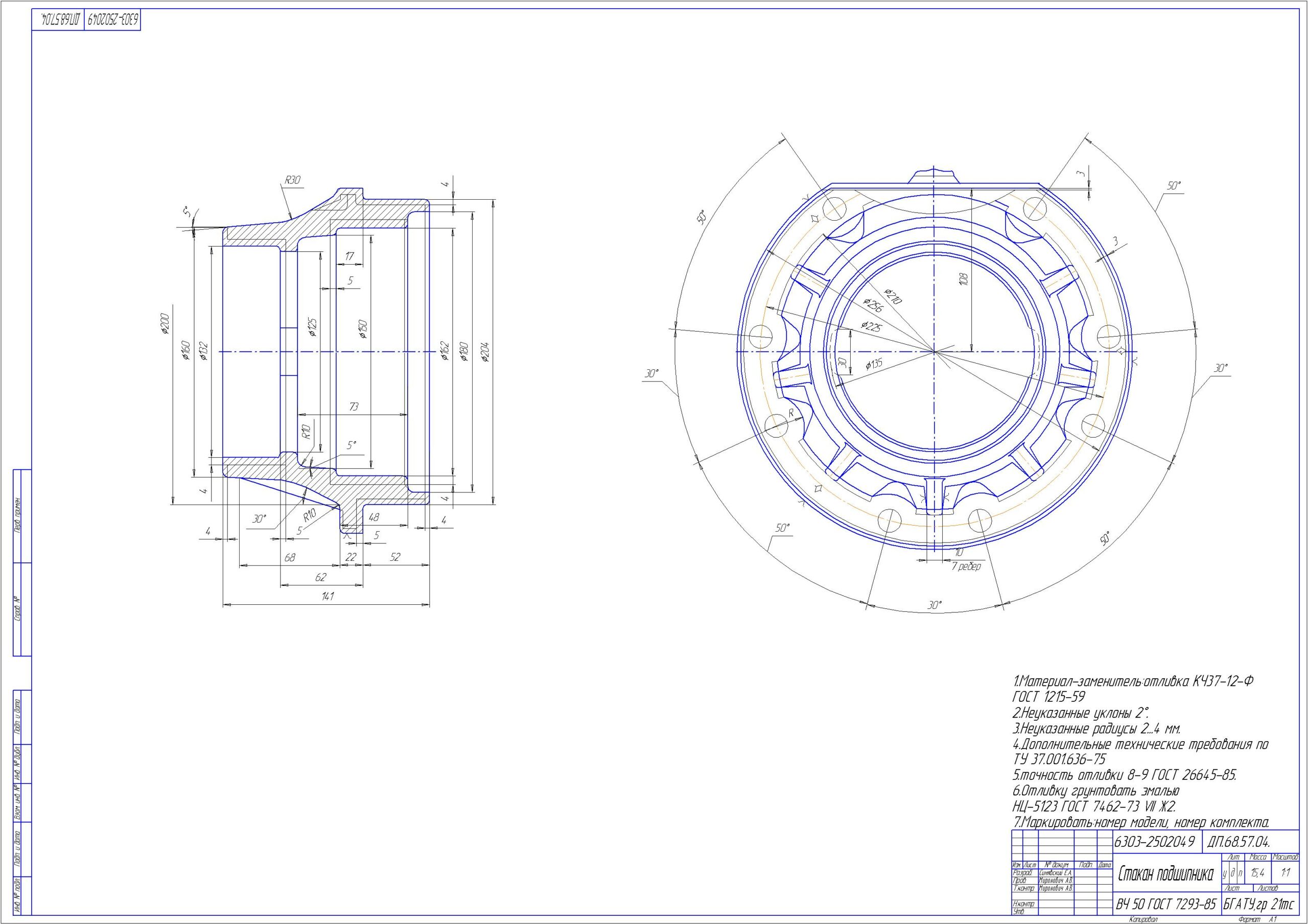

Состав: Стакан подшипника (ремонтный чертеж), операционные эскизы - 2 листа А1, кондуктор (СБ), маршрутная карта, ПЗ Язык документа

Софт: КОМПАС-3D 12 SP1
