Проектирование технологического процесса механической обработки вала привода картофелекопателя

Белорусский государственный аграрный технический университет
Кафедра технологии металлов
курсовой проект по технологии сельскохозяйственного машиностроения
на тему: Проектирование технологического процесса механической обработки вала
Минск 2009

С О Д Е Р Ж А Н И Е

Введение
1. Технологический раздел
1.1. Назначение и особенности конструкции детали
1.2. Анализ базового технологического процесса
1.3. Определение типа производства
1.4. Выбор заготовки…
1.5. Выбор технологических баз

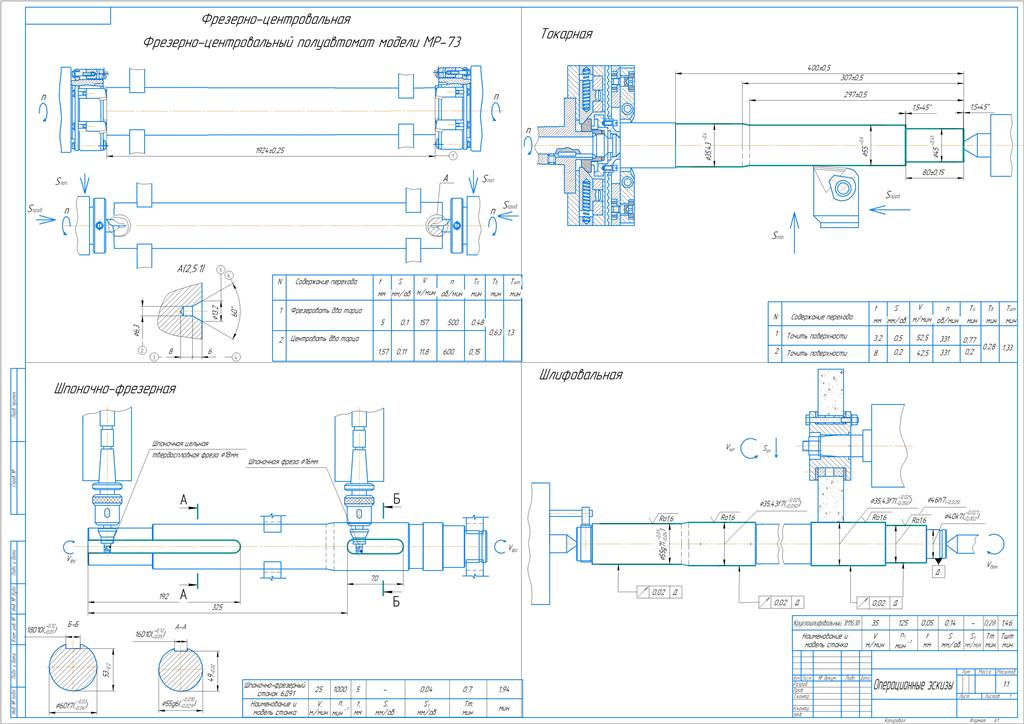

1.6. Проектирование маршрутного технологического процесса
1.7. Расчет припусков на обработку…
1.8. Расчет режимов резания…
1.9. Расчет норм времени
2. Конструкторский раздел
2.1. Расчет станочного приспособления…
3. Экономическое обоснование принятого варианта технологического процесса…
Выводы…
Литература
Приложение. Комплект документов на технологический процесс обработки

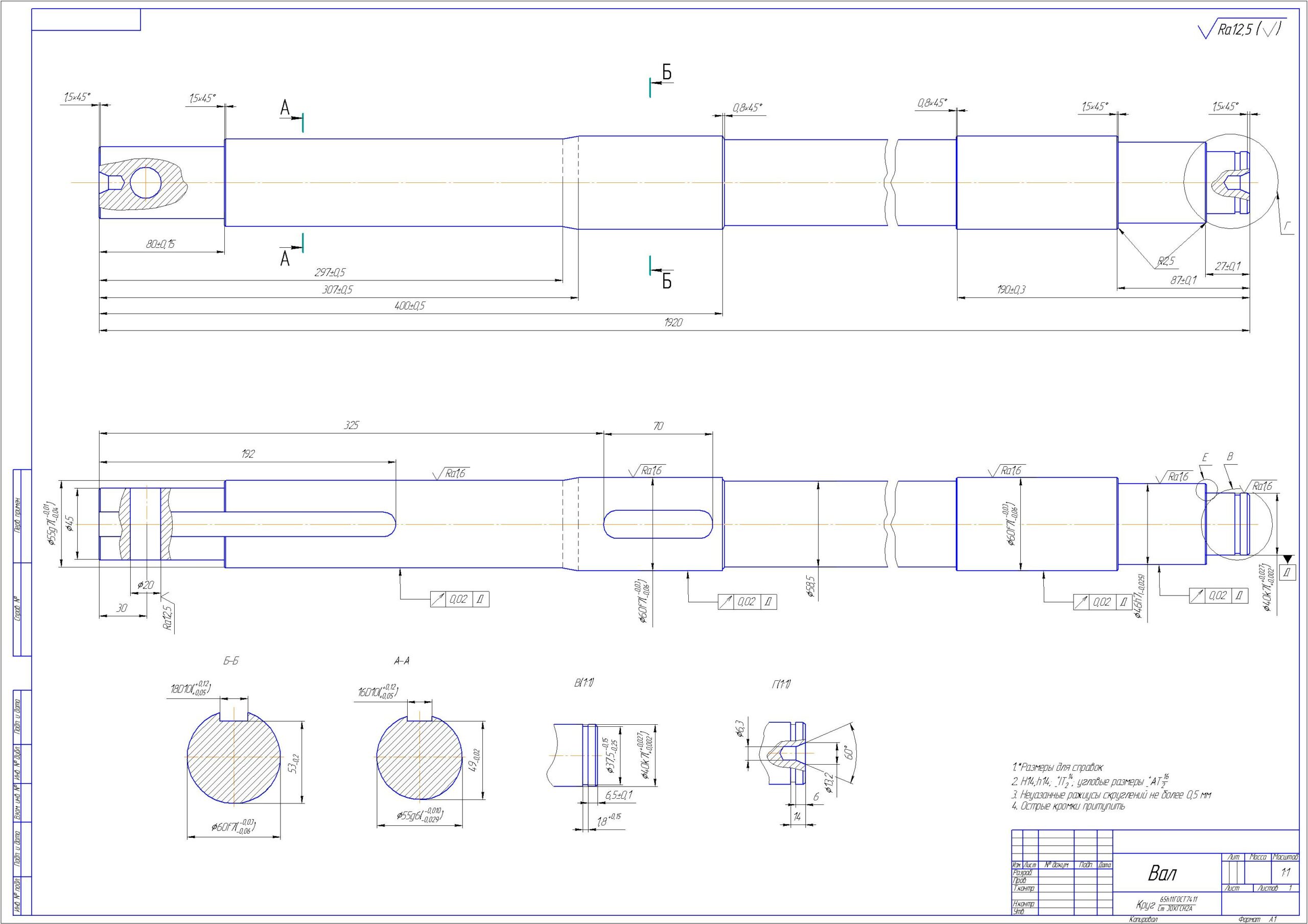

Деталь вал предназначена для передачи вращения. Допуски на размер и форму ответственных частей находятся в жестких пределах, что обу-словлено повышенной точностью при установке детали на рабочее место. В качестве исполнительной поверхности выступают шпоночные пазы и по-верхности под подшипники, к обработке которых предъявлены особые требования. Материал детали – Сталь 30ХГСН2А. Данный материал харак-теризуется хорошей обрабатываемостью резанием и хорошими пластиче-скими свойствами. Обычно применяется для средненагруженных деталей, работающих при небольших скоростях и средних удельных давлениях. По-этому можно сделать вывод, что материал детали соответствует предъяв-ленным требованиям и является приемлемым. Характеристика материала приведена ниже
