Проектирование технологического процесса восстановления вала основного элеватора КНТ-30.020 картофелекопателя

БЕЛОРУССКИЙ ГОСУДАРСТВЕННЫЙ АГРАРНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра "Ремонт машин"
КУРСОВОЙ ПРОЕКТ
На тему: " Проектирование технологического процесса восстановления вала основного элеватора КНТ-30.020 картофелекопателя "
Минск-2010 г.

Ремонтируемый вал КНТ-30.020 основного элеватора картофелекопателя имеет максимальный диаметр 40мм и его длинна 1550мм. Выполнен из легированной стали 40Х ГОСТ 4543-71. Наружные поверхности под звездочку (деф.2,4) с шероховатостью Ra=6,3мкм – 7-й квалитет точности, шпоночные пазы (деф.1,3) с шероховатостью Ra=3,2мкм – 9-й квалитет точности.
В нашем случае восстановлению подлежат четыре дефекта: износ шпоночного паза по ширине 10,20мм и 12,25мм, износ поверхности под звездочку до размера менее Ø34,80мм и Ø39,5мм , посадочное место под звездочку восстанавливают наплавкой в среде углекислого газа проволокой 1,6Hn-30ГХCA.

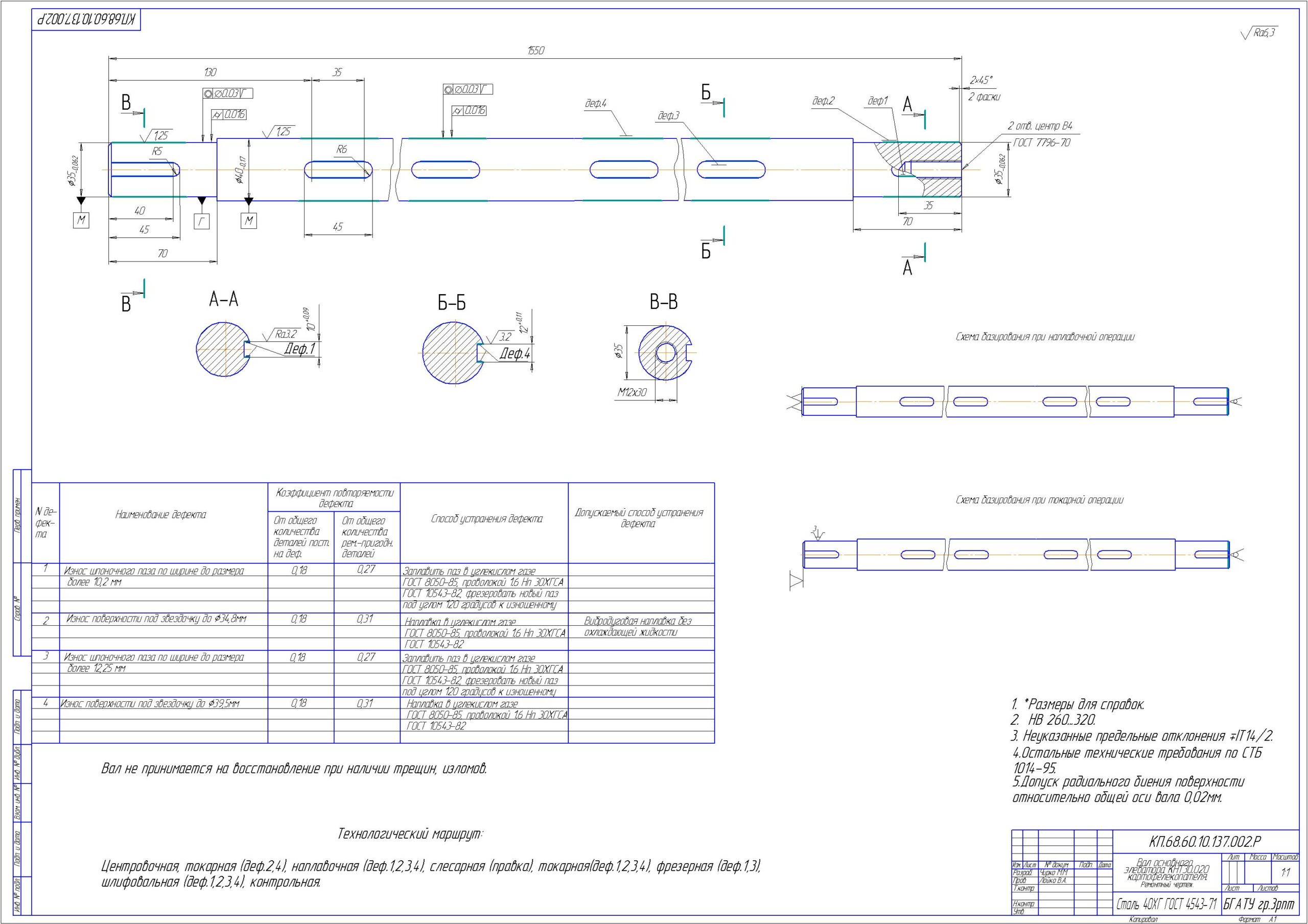

Состав: Вал основного элеватора КНТ30.020 картофелекопателя (Ремонтный чертеж), Операционные эскизы восстановления вала (ТС), Анализ способов восстановления детали (НЧ), маршрутная карат, ПЗ Язык документа

Софт: КОМПАС-3D 12 SP1

Файлы:

Каталог / Сельское хозяйство / Механизация сельского хозяйства / Проектирование технологического процесса восстановления вала основного элеватора КНТ-30.020 картофелекопателя

записка\+2. ТРОП
записка\Вал 2.cdw
записка\Вал КТН.cdw
записка\Вал ОД-1.04.00.606.doc
записка\Маршрутная карта12.xls
записка\Содержание.doc
записка\Титульник.doc
записка
