Бета-тестирование КОМПАС-3D v19

Проектирование технологической оснастки для детали «Кронштейн»

Трёхгорный Технологический Институт НИЯУ МИФИ
Кафедра технология машиностроения
Курсовой проект по дисциплине «ТЕХНОЛОГИЧЕСКАЯ ОСНАСТКА »
На тему: Проектирование технологической оснастки для детали «Кронштейн»
Трёхгорный 2018

Исходные данные Кронштейн
В данном курсовом проекте рассматривается вопрос разработки технического процесса механической обработки детали «Кронштейн».
В данном проекте произведен выбор заготовки, определена последовательность технологических операций, рассчитаны оптимальные припуски на механическую обработку, выбрано оборудование, спроектировано приспособление, используемое при обработке заготовки фрезерованием. Сформированы технологические операции, на все операции рассчитаны и назначены оптимальные режимы резания.

Содержание
Введение 5
1 Выбор вида и метода получения заготовок 6
1.1 Сравнительный анализ конструкции заготовок 6
1.2 Заготовка из сортового проката 7
1.3 Заготовка штампованная 9
2 Определение последовательности обработки поверхностей детали 12
3 Выбор методов и определение количества обработки 15 поверхности детали
4 Маршрутный технологический процесс обработки заготовки 17
5 Выбор системы станочного приспособления 18
6. Проектирование зажимного приспособления 20
6.1 Расчет сил резания 20
7 Выбор корпуса приспособления 23
Заключение 25
Библиографический список 26

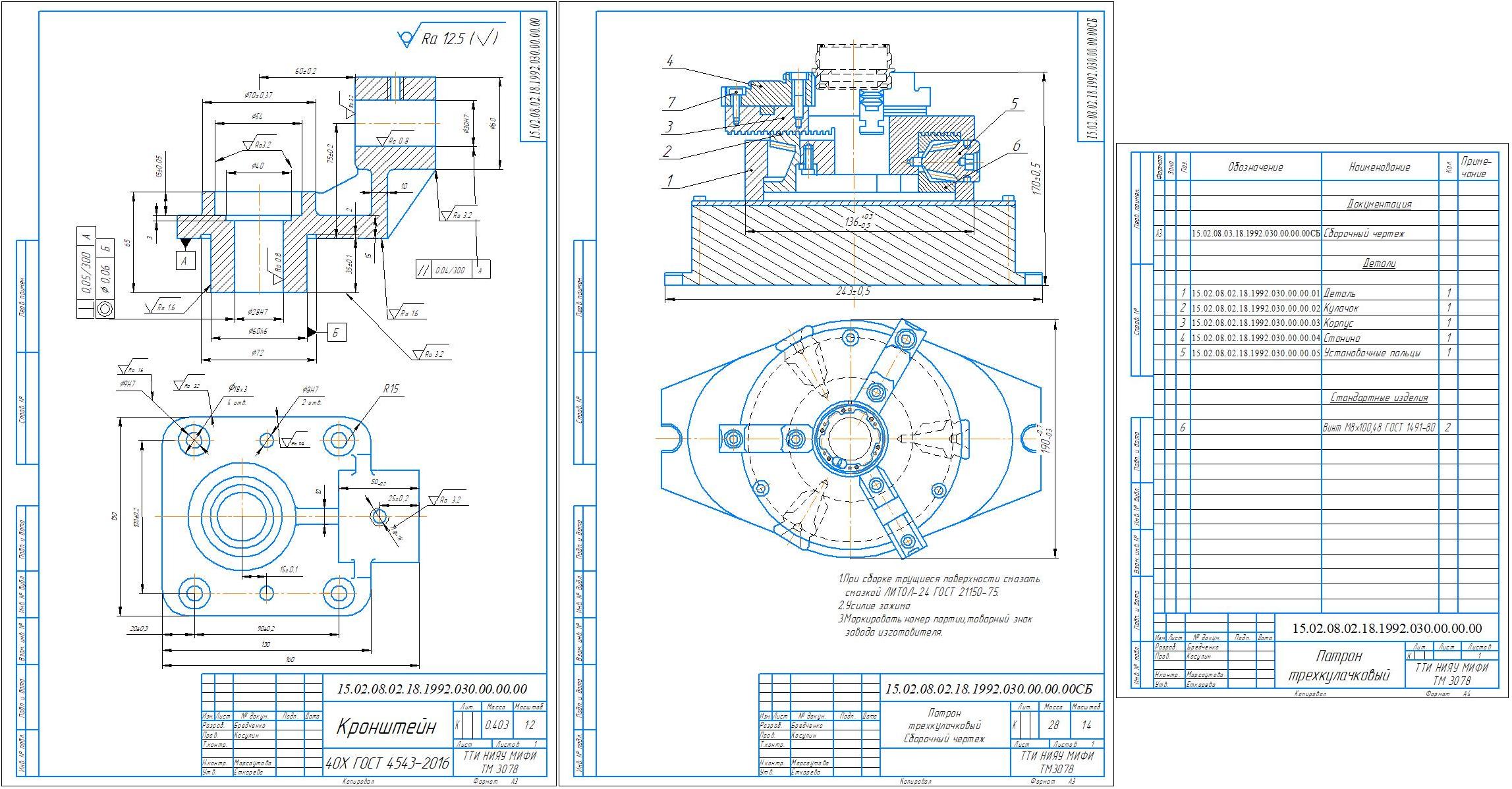

Состав: ПЗ, Сборочный чертеж приспособления 3-х кулачковый патрон, Чертеж детали "Кронштейн", Спецификация 3-х кулачкового потрона Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Проектирование технологической оснастки для детали «Кронштейн»

Титульник.docx
Annotatsia.doc
Blank_zadania.docx
prisposoblenie_patron.cdw
PZ2.docx
Spetsifikatsia_patron.spw
Кронштейн размеры.cdw
