Проектирование участка механической обработке по изготовлению детали – кронштейн

Белгородский Государственный Технологический Университет им.В.Г. Шухова
Кафедра технология машиностроения
Дипломный проект на тему: "ПРОЕКТИРОВАНИЕ УЧАСТКА МЕХАНИЧЕСКОЙ ОБРАБОТКЕ ПО ИЗГОТОВЛЕНИЮ ДЕТАЛИ – КРОНШТЕЙН"
Белгород 2017

Тема дипломного проекта – проектирование участка механической обработки детали – кронштейн. В настоящей работе рассмотрен целый комплекс технологических задач, начиная с анализа изделия и определения оптимального способа получения заготовки, заканчивая подбором оптимальных режимов резания, оборудования и инструмента для разработанного технологического процесса. Решены организационные и частично социальные вопросы, связанные с производством деталей.

Исходные данные
1. Программа выпуска изделия 5000 шт./год;
2. Чертеж детали «Кронштейн»;
3. Материал детали СЧ20 ГОСТ 1412-85;
4. Материалы справочной литературы.

СОДЕРЖАНИЕ
Введение
1. Общая часть
1.1 Исходные данные
1.2 Назначение и конструкция изделия
1.3 Анализ чертежа и технических требований детали
1.4 Анализ технологичности конструкции детали
2. Технологическая часть
2.1 Определение типа и формы организации производства
2.2 Выбор конструкции и способа получения заготовки
2.3 Выбор способов механической обработки поверхностей
2.4 Разработка технологического маршрута изготовления детали
2.5 Выбор оборудования, оснастки и инструмента
2.6 Расчет и выбор припусков на механическую обработку поверхностей
2.7 Проектирование технологических операций
2.8 Выбор режимов обработки, расчет сил резания и потребной мощности
2.9 Прогнозирование точности и качества обрабатываемой поверхности
2.10 Техническое нормирование времени
3. Конструкторская часть
3.1. Задача проектирования приспособления
3.2. Исходные данные к проекту и выбор типа приспособления
3.3. Расчет сил закрепления заготовок
3.4. Расчет погрешности базирования
4. Организационная часть
4.1 Задача проектирования цеха
4.2 Расчет количества и определение состава основного технологического оборудования и рабочих мест
4.3 Расчет производственных площадей механического участка
4.4 Разработка детальных планировок размещения оборудования и рабочих мест производственных участков
5. Охрана труда
5.1 Требования охраны труда к производственным и санитарно-бытовым помещениям
5.2 Расчет освещенности цеха.
5.3 Мероприятия по обеспечению пожарной безопасности
6. Экономическая часть
6.1 Изучение, анализ и прогнозирование рынка
6.2 Расчет заработной платы основных рабочих.
6.3 Расчет себестоимости изделия
Заключение

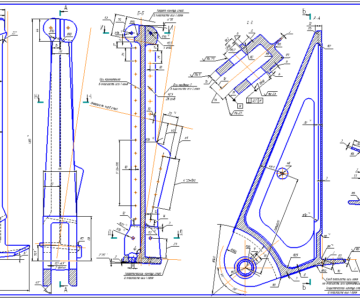

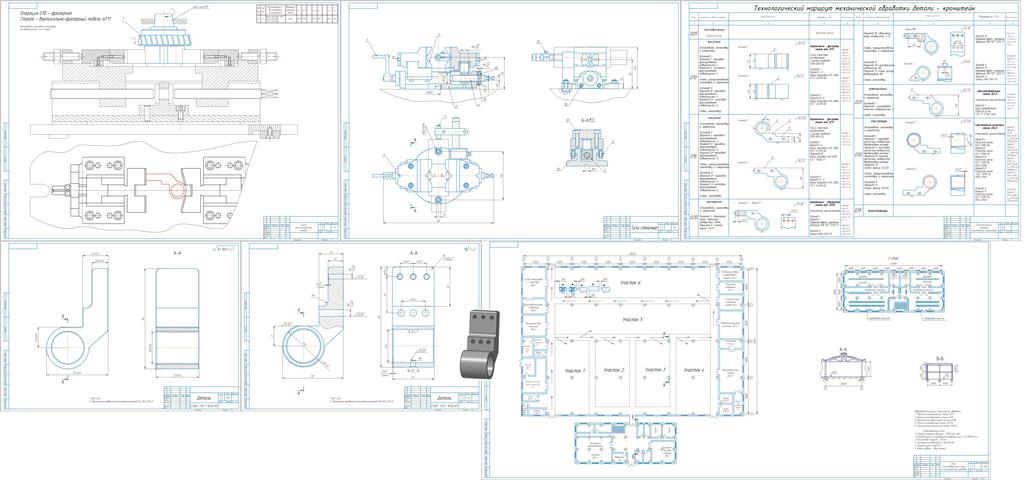

Состав: Кронштейн (СБ), Деталировка(заготовка кронштейна), схема технологической наладки, спецификация, тиски станочные, Технологический маршрут изготовления кронштейна, План механосборочного цеха по производству приводов Язык документа

Софт: КОМПАС-3D 2016

Файлы:

Каталог / Машиностроение и механика / Технология машиностроения / Проектирование участка механической обработке по изготовлению детали – кронштейн

0. Содержание.docx
1. Введение.docx
2. Общая часть.docx
3. Технологическая часть.docx
4. Конструкторская часть.docx
5. Организационная часть.docx
6. Охрана труда.docx
7. Экономическая часть.docx
8. Заключение.docx
9. Список литературы.docx
Деталь Кронштейн.m3d
Заготовка кронштейн.cdw
Кронштейн.cdw
НАЛАДКА.cdw
Спецификация ТИСКИ.spw
ТИСКИ.cdw
ТП кронштейн.cdw
ЦЕХ.cdw
