Министерство образования и науки Республики Татарстан
Государственное бюджетное профессиональное образовательное учреждение
«Альметьевский профессиональный колледж»
Специальность 15.02.08 Технология машиностроения
Дипломный проект на тему: «Расчет и проектирование участка механического цеха для изготовления детали «Обойма»
Альметьевск, 2021
Целью данного проекта является «Расчет и проектирование участка механического цеха для изготовления детали «Обойма» с учетом современного технологического оборудования для повышения производительности труда.
Исходные данные к работе: задание, эскиз детали и годовая программа - 7000 шт.
В данной работе был разработан процесс изготовления детали «Обойма». В соответствии с исходными данными был проведен технологический анализ данной детали и выбран метод получения заготовки из проката.
Далее был составлен технологический маршрут обработки и проведены расчеты режимов резания для каждой операции, а именно: рассчитана подача, скорость резания, частота вращения шпинделя, время выполнения переходов; было подобрано необходимое технологическое оборудование и режущий инструмент.
Были спроектированы необходимая технологическая оснастка, мерительный инструмент для производства данной детали.
Так же на основании разработанной технологии изготовления данной детали был спроектирован механический цех для ее изготовления.
Так же в данном проекте были рассмотрены основные мероприятия по охране труда и техники безопасности.
Проведенный технико-экономический анализ показал, что срок окупаемости проекта 3,9 года без учета его догрузки однотипными деталями.
Состав работы:

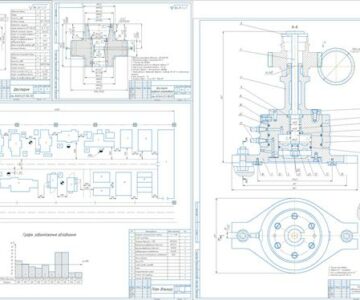

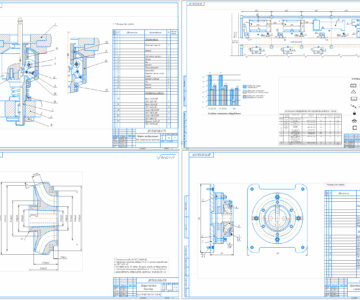

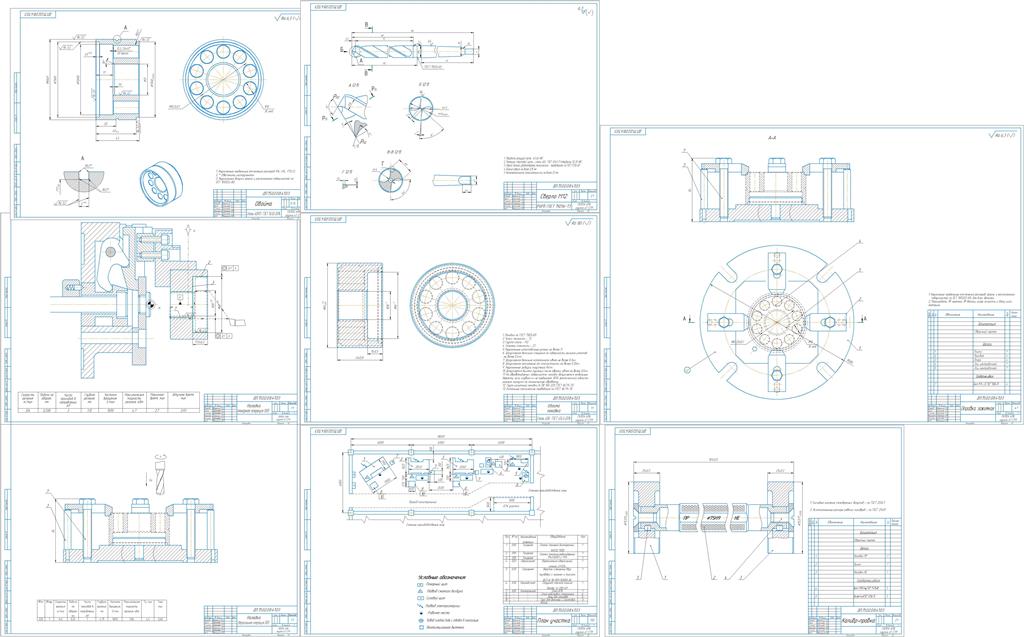

Пояснительная записка, приложение в виде тех процесс на изготовление детали, чертеж детали, чертеж заготовки, сверло, калибр пробка, станочное приспособление, карта наладки, план участка.
Содержание работы:
Введение
1. Технологическая часть.
1.1 Анализ или разработка служебного назначения и технические требования на деталь
1.2 Обоснование и характеристика материала детали.
1.3 Выбор типа производства и программа выпуска.
1.4 Выбор исходной заготовки и метод ее получения.
1.5 Разработка (изменение) технологического процесса механической обработки детали
1.6 Выбор оборудования.
1.7 Расчет и выбор режимов резания на 2 операции.
1.8 Расчет технической нормы времени на 2 операции.
2. Расчетно-конструкторская часть.
2.1 Выбор и обоснование применяемых приспособлений. Расчет одного специального приспособления.
2.2 Выбор и обоснование применяемых режущих инструментов. Расчет одного специального режущего инструмента.
2.3 Выбор и обоснование применяемых измерительных инструментов. Расчет специального измерительного инструмента.
2.4 Выбор и обоснование металлорежущих станков, их характеристика.
3. Технико-экономический анализ и организация участка.
3.1 Расчет технологической нормы времени и выработки.
3.2 Определение годовой трудоемкости работ.
3.3 Расчет количества необходимых станков.
3.4 Расчет количества рабочих.
3.5 Определение экономических затрат на изготовление (расчет стоимости основных фондов, материалов, энергии, заработной платы; схема цеховых расходов, затрат на производство; калькуляция себестоимости продукции)
4. Охрана труда и окружающей среды.
4.1 Техника безопасности на рабочих местах.
4.2 Требования производственной санитарии на участке.
4.3 Требования к освещению, вентиляции.
4.4 Пожарная безопасность на участке.
4.5 Транспортирование заготовок на участок.
5. Промышленная экология.
6. Технико-экономические показатели и их анализ.
Заключение
Список используемой литературы.
