Проект участка механического цеха по изготовлению детали Шестерня

Відокремлений структурний підрозділ "Фаовий коледж "Політехніка" Державного університету економіки і технологій
Технологічне віділення
Циклова комісія машинобудівних та механічних дисциплін
Дипломна робота на тему "Проект дільниці механічного цеху по виготовленню деталі "Шестерня" в умовах великосерійного виробництва"
Вихідні дані:
Деталь - Шестерня
Матеріал - сталь 18Х2Н4МА
Маса деталі - 8,5 кг
Обсяг виробництва - 11 000 шт
Тип виробництва - великосерійне

ВСТУП 8
РОЗДІЛ 1 ЗАГАЛЬНА ЧАСТИНА 10
1.1 Опис конструкції і службове призначення деталі 10
1.2 Аналіз технологічності конструкції деталі 11
1.3 Вибір типу виробництва та його характеристика 15
РОЗДІЛ 2 ТЕХНОЛОГІЧНА ЧАСТИНА 16
2.1 Вибір виду та методу одержання заготовки 16
2.2 Розробка технологічного процесу механічної обробки виготовлення деталі 19
2.3 Призначення операційних припусків 26
2.4 Призначення режимів різання 35
2.5 Технічне нормування технологічних операцій 42
РОЗДІЛ 3 КОНСТРУКТОРСЬКА ЧАСТИНА 45
3.1 Вибір, розрахунок і проектування спеціального різального інструменту 45
3.2 Вибір, розрахунок і проектування спеціального вимірювального інструменту 50
3.3 Вибір, розрахунок і проектування спеціального пристрою 52
РОЗДІЛ 4 ОРГАНІЗАЦІЯ ВИРОБНИЦТВА 60
4.1 Розрахунок ефективного фонду часу роботи обладнання і робітника 60
4.2.Визначення розміру партії і періодичності запуску-випуску деталей в обробку 61
4.3 Розрахунок необхідної кількості обладнання та його завантаження 62
4.4 Розрахунок тривалості виробничого циклу 65
4.5 Визначення нормативної величини заділу
4.6 Визначення виробничої площі дільниці
4.7 Наукова організація праці
РОЗДІЛ 5 ЗАХОДИ З ОХОРОНИ ПРАЦІ І НАВКОЛИШНЬОГО СЕРЕДОВИЩА
5.1 Виробнича санітарія та гігієна праці
5.2 Виробниче освітлення та вентиляція на ділянці
5.3 Захист від шуму та виробничих вібрацій
5.4 Розрахунок захисного заземлення на виробничій дільниці
5.5 Заходи щодо профілактики протипожежного захисту на дільниці
5.6 Заходи по безпеці праці та охорони навколишнього середовища
РОЗДІЛ 6 ЕКОНОМІКА ВИРОБНИЦТВА
6.1 Калькулювання собівартості деталі
6.2 Основні техніко-економічні показники дільниці
СПИСОК ВИКОРИСТАНИХ ДЖЕРЕЛ
Додаток А. Комплект технічної документації
Додаток Б. Специфікація

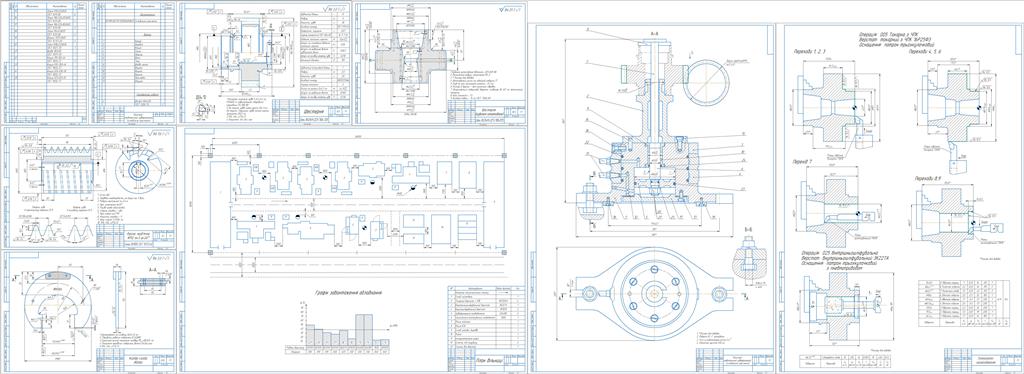

Графічна частина

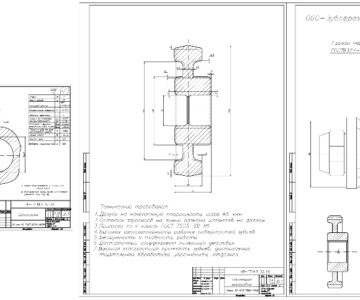

1. Деталь "Шестеня"
2. Заготовка деталі "Шестерня"
3. Ріжучий інструмент фреза черв'ячна m5
4. Контролючий інструмент калібр-скоба 80k6
5. Схема налагодження
6. Пристосування зубофрезерне
7. План дільниці
