"Проект участка механического цеха по изготовлению вала-шестерни СБ-92В.03.01.100"
ГОУ СПО Туймазинский индустриальный техникум
Деталь – вал-шестерня – длиной 210 мм. Номер чертежа СБ 92-В.03.01.100 Относится к классу валов. Масса детали 2,1 кг. Назначение детали: передача вращающих моментов. Деталь работает на кручение и изгиб.

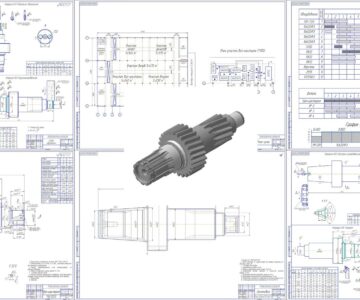

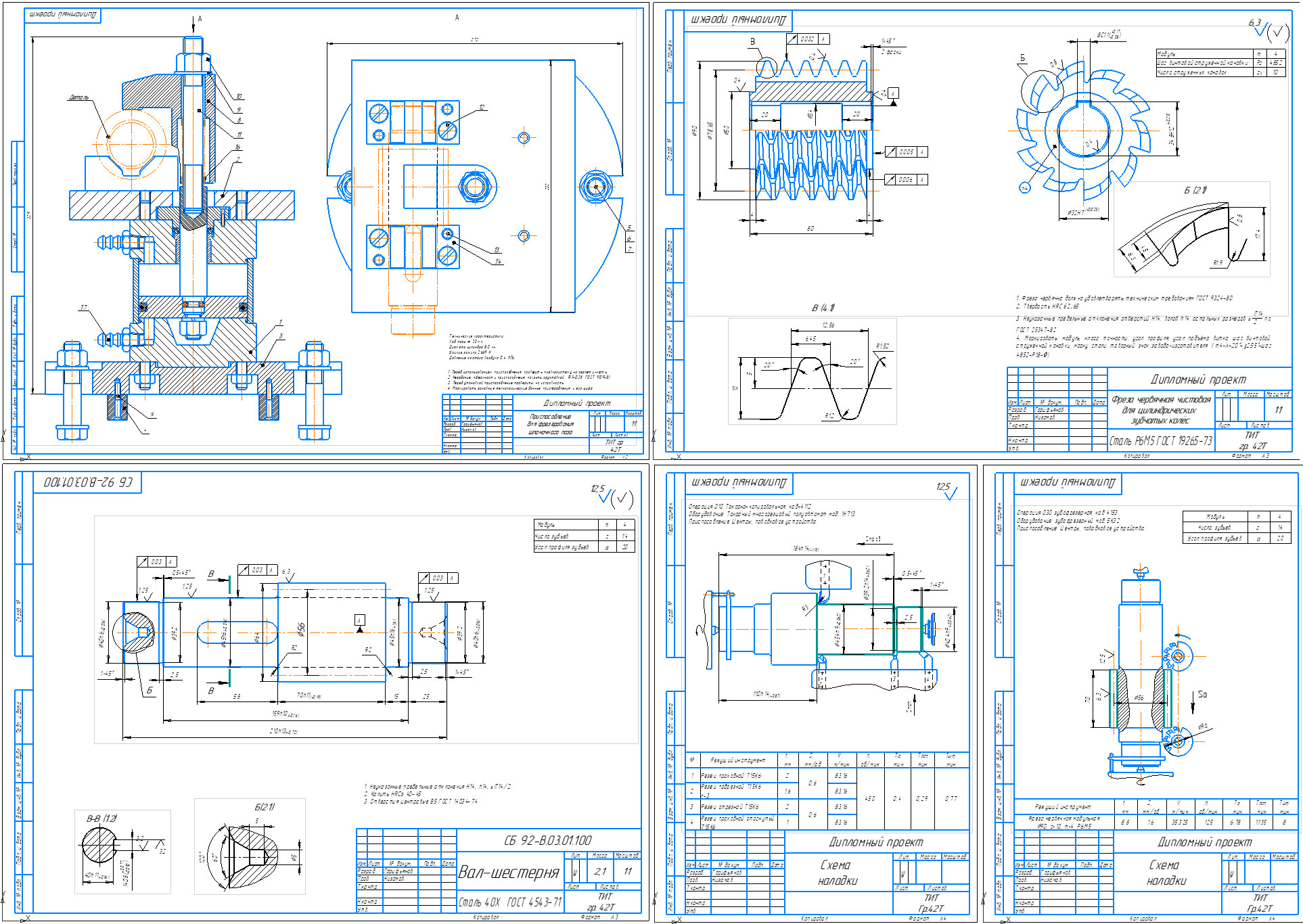

В проекте имеются чертежи детали, штамповки, эскиз обработки с графолинейными размерами, операционные эскизы, чертеж режущего инструмента, чертеж измерительного инструмента, сборочный чертеж приспособления, графики экономической части, планировка участка цеха. Техпроцесс (МК, КЭ, ОК), пояснилка, спецификации.
