Проект участка для механической обработки деталей класса валов с разработкой тех процесса детали вал-шестерня.

Краматорский машиностроительный техникум
Технология обработки материалов
Диплом по дисциплине "Технология машиностроения"
На тему: Проект участка для групповой механической обработки деталей класса валов
(в группе 20 типоразмеров от Ø300 до Ø380, длинна от 1500 до 1800)
с разработкой технологического процесса детали представителя вал-шестерня
Nгод.=200шт.

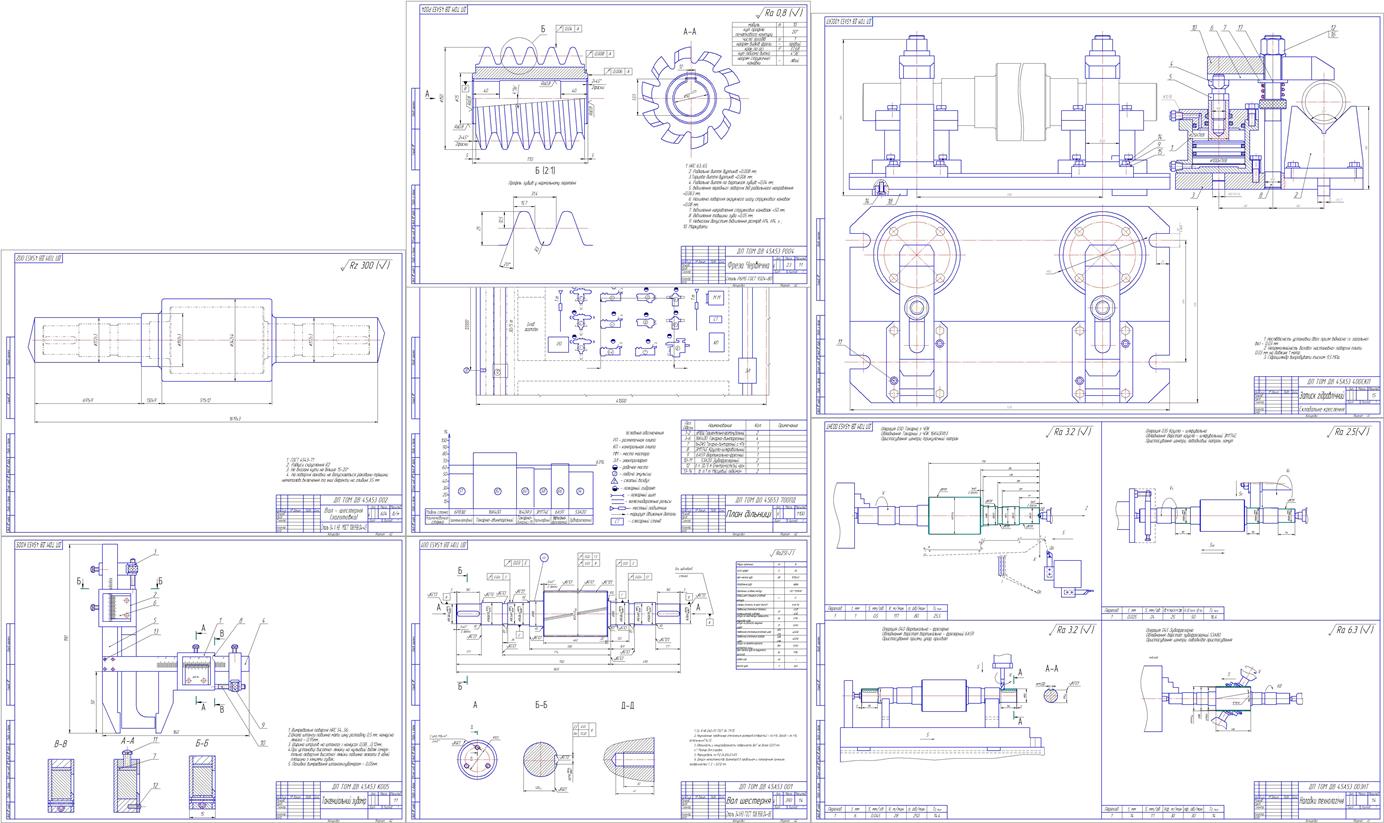

Графическая часть:
1. Чертеж Деталь и Заготовка Вал-шестерня
2. Чертеж Наладки технологические все операции
3. Чертеж Приспособления зажим гидравлический
4. Чертеж Измерительный инстр зубомер
5. Чертеж Режущий инстр фреза червячная
6. Чертеж План участка
8.1 Опереционная технология эскизы
Записка:
Вступ………………………….………………………………………….…..…….5
1 Технологічний розділ…………………………………………………………...6
1.1 Відомості про деталі, що виготовляються………………………………...6
1.2 Аналіз існуючого на заводі технологічного процесу……………………11
1.3 Вибір і обґрунтування типу виробництва………………………………..12
1.4 Вибір виду і методу виготовлення заготівки……………………….……13
1.5 Розробка маршрутної технології…………………………………….……17
1.6 Вибір і обґрунтування технологічних баз………………………………..18
1.7 Вибір обладнання, пристосувань, різального, допоміжного і
вимірювального інструментів…………………………………………….19
1.8 Визначення режимів обробки та основного часу………………………..22
1.9 Розробка розрахунково-технологічної карти для операції, що
виконується на верстаті з ЧПК……………………………………………27
1.10 Розрахування норм часу……………………………………………….31
1.11 Сконструювати та виконати розрахунок пристосування……………...33
1.12 Сконструювати та виконати розрахунок різального інструменту…….35
1.13 Розробити та описати конструкцію вимірювального інструмента……38
1.14 Оформити технологічні карти механічної обробки……………………38
2 Виробничі розрахунки та планування дільниці……………………………..40
2.1 Режим роботи дільниці……………………………………………………40
2.2 Визначення потрібної кількості обладнання на програму і коефіцієнту
завантаження……………………………………………………………….40
2.3 Визначення потрібної кількості виробничих робітників………………..42
2.4 Визначення потрібної кількості допоміжних робітників, керівників….43
2.5 Розрахунок площі та розміщення обладнання на дільниці……………..44
3 Охорона праці………………………………………………………………….46
3.1 Техніка безпеки на ділянці………………………………………………..46
3.2 Електробезпека. Розрахунок заземлення………………………………...47
3.3 Мікроклімат дільниці. Розрахунок механічної вентиляції……………...49
3.4 Освітлення дільниці. Розрахунок штучного освітлення………………...50
3.5 Охорона навколишнього середовища……………………………………53
3.6 Протипожежний захист дільниці…………………………………………53
3.7 Організація робочого місця однієї з професій…………………………...54
4 Економічний розділ……………………………………………………………55
4.1 Визначення фонду заробітної плати працюючих на дільниці………….55
4.2 Визначення кількості та вартості основних та допоміжних матеріалів..59
4.3 Визначення собівартості виготовлення деталі та оптової ціни випуску61
5 Результуючий розділ…………………………………………………………..62
5.1 Визначення техніко-економічних показників…………………………...62
5.2 Порівняння заводської собівартості з проектною за основами статтям
витрат……………………………………………………………………….64
5.3 Аналіз ефективності розробленого технологічного процесу…………...65
Перелік посилань…………………………………………………………….......67
ДОДАТОК А. Специфікація пристосування…………………………………..68
ДОДАТОК Б. Специфікація вимірювального інструменту…………………..70
Приложения:
Маршрутная технология
Операционная технология
Спецификации на приспособление гидравлический зажим
Спецификация на зубомер
