Разработка маршрута обработки изготовления детали "Вал-шестерня" механической обработкой

МИНОБРНАУКИ РОССИИ
Федеральное государственное бюджетное образовательное учреждение
высшего образования
«МИРЭА – Российский технологический университет»
РТУ МИРЭА
Институт перспективных технологий и индустриального программирования
Кафедра цифровых и аддитивных технологий
КУРСОВОЙ ПРОЕКТ (РАБОТА)
по дисциплине Технологические основы машиностроения
Тема курсового проекта (работы) Проектирование маршрута механической обработки детали «Вал-шестерня»

Содержание
Введение 5
1. Исходные данные 6
2. Технологический раздел 7
2.1 Анализ исходных данных 7
2.1.1 Служебное назначение детали 7
2.1.2 Конструкторско-технологическая характеристика детали 8
2.1.3 Расчет такта выпуска и определение типа производства 10
2.2 Анализ технологичности конструкции детали 11
2.3 Выбор исходной заготовки и метода её изготовления 12
2.3.1 Выбор метода получения заготовки 13
2.3.2 Назначение припусков заготовки 14
2.3.3 Определение исполнительных размеров заготовки 15
2.4 Выбор технологических баз 16
2.5 Выбор типового техпроцесса и анализ базового варианта 18
2.6 Разработка технологического процесса изготовления детали 20
2.6.1 Разработка маршрута обработки поверхностей 20
2.6.2 Формирование маршрута обработки детали «Головка» 22
2.6.3 Выбор технологического оборудования 23
Заключение 25
Список использованных источников 26Графическая часть:

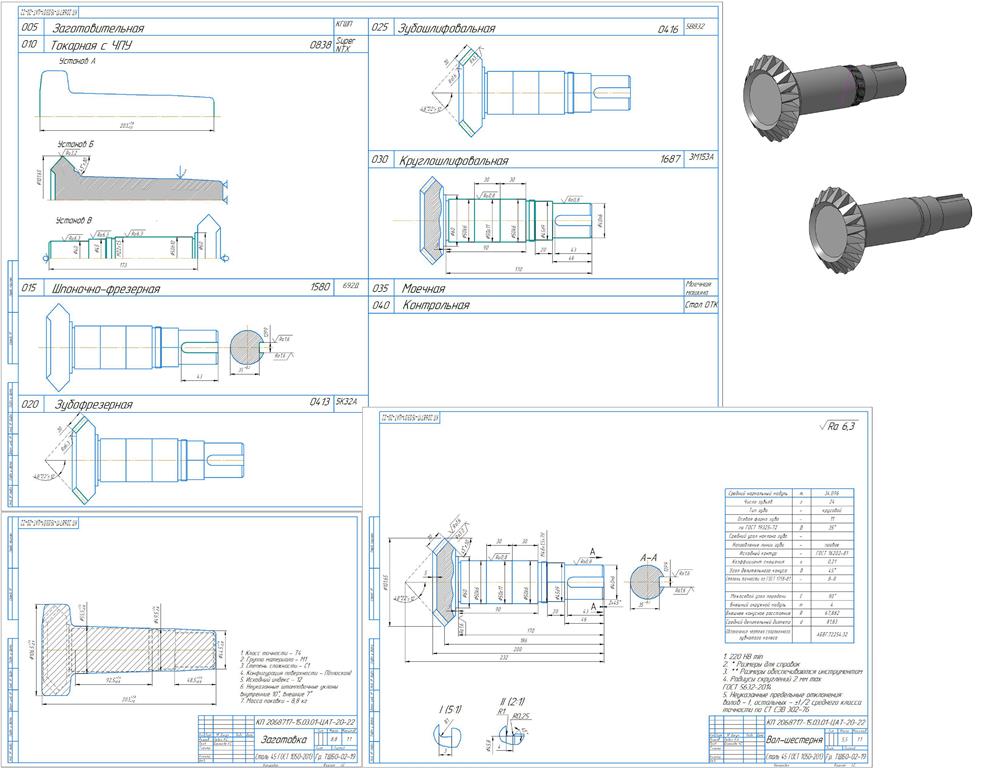

1 лист Чертеж детали
2 лист 3D-модель детали
3 лист Чертеж заготовки
4 лист Карта эскизов маршрута обработки

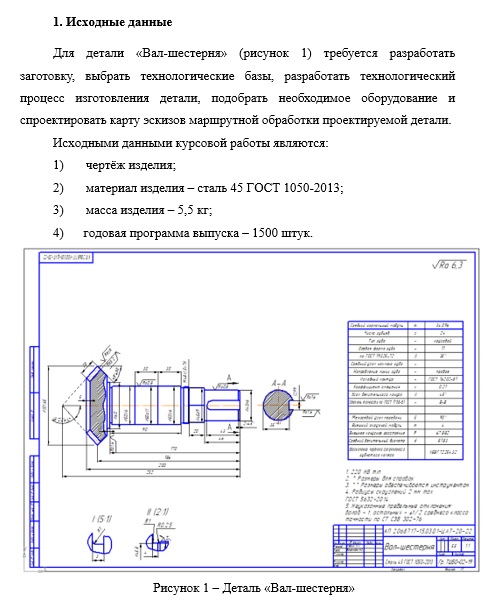

Для детали «Вал-шестерня»   требуется разработать заготовку, выбрать технологические базы, разработать технологический процесс изготовления детали, подобрать необходимое оборудование и спроектировать карту эскизов маршрутной обработки проектируемой детали.
Исходными данными курсовой работы являются:
1) чертёж изделия;
2) материал изделия – сталь 45 ГОСТ 1050-2013;
3) масса изделия – 5,5 кг;
4) годовая программа выпуска – 1500 штук.
