"Основы технологического процесса изготовления детали Вал-шестерня ТМ3.27"

Белорусский национальный технический униерситет
кафедра технологии машиностроения
дисциплина - технология машиностроения
тема: "Основы технологического процесса изготовления детали Вал-шестерня ТМ3.27"
Минск 2017

Деталь вал-шестерня ТМ 3.27 изготавливается из углеродистой легирован-ной стали 40Х ГОСТ 4543-88, конфигурация наружного контура не вызывает значительных затруднений при получении заготовки и при механической обра-ботке.

Содержание
Введение
1. Анализ технологичности конструкции детали
2. Определение типа производства
3. Выбор способа получения заготовки
4. Разработка чертежа заготовки
5. Выбор маршрута обработки
6 Выбор технологических баз при обработке
7. Расчет границ регулирования
Заключение
Литература
Приложения

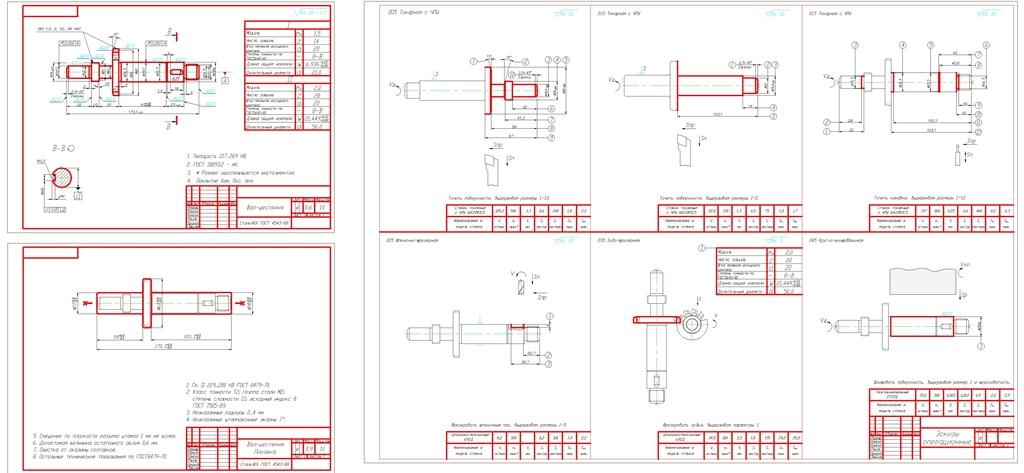

Состав: 6 операционных эскизов по изготовлению детали Вал-шестерня ТМ3.27 Язык документа
