Разработка основы технологического процесса изготовления детали вал-шестерня

БНТУ.
Кафедра: технологическое оборудование
Курсовая работа по дисциплине: технология машиностроения
На тему: Разработка основы технологического процесса изготовления детали вал-шестерня
Минск 2024

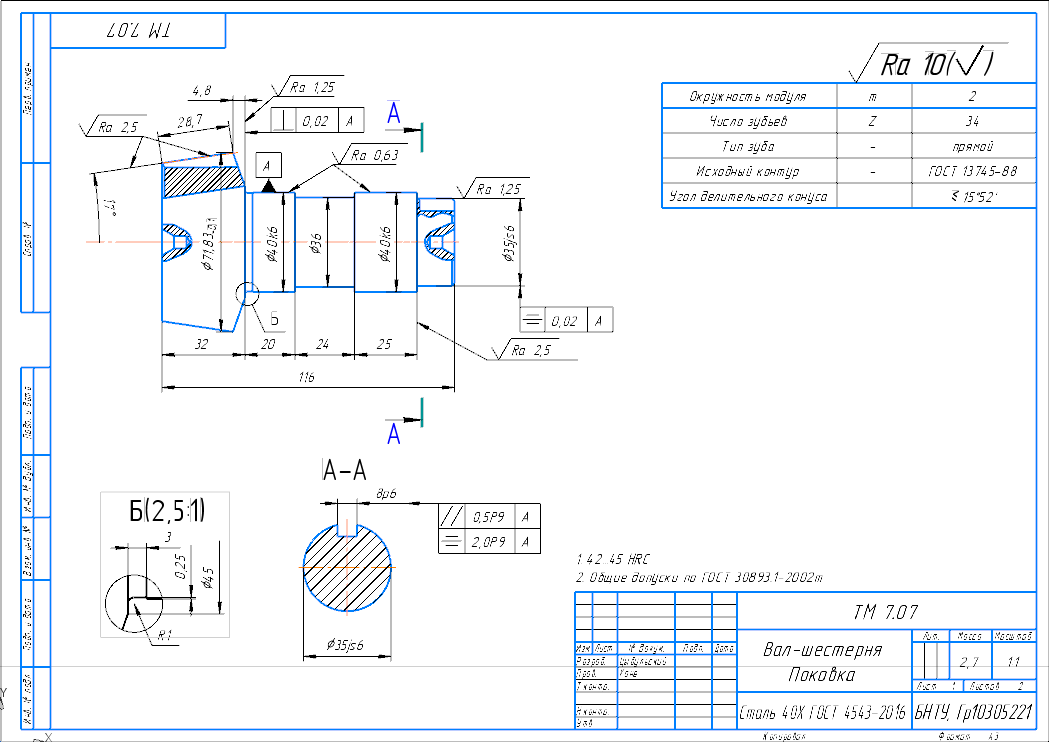

1 Чертёж детали «Вал-шестерня» ТМ 7.07
2 Объем выпуска 4000 штук в год
3 Режим работы: двухсменный при 40 часовой рабочей неделе
3.4 Основы технологии машиностроения: учебно-методическое пособие по выполнению курсового проекта и курсовой работы для студентов дневной и заочной формы обучения /Г. Я. Беляев, М.М. Кане, А.И. Медвелев; под редакцией М.М. Кане.-Минск: БНТУ, 2016-99с.
5 Проектирование технологических процессов механической обработки деталей машин: пособие для студентов специальности 1-36 01 01 «Технология машиностроения» М.М. Кане, В.К. Шелега, - Минск: БНТУ, 2022,-41с.
6 Технология машиностроения. Курсовое проектирование: учебное пособие М. М. Кане [и др.]; под ред. М. М. Кане, В. К. Шелега.-Минск: Вышэйшая школа, 2013, 311с.

Рассматриваемая деталь изготавливается из хромистой стали 40Х.
Имеются следующие недостатки конструкции:
- конический зубчатый венец;
- две поверхности детали требуют полировальной операции до шерохова-тости Ra0,63 мкм;
- шпоночный паз;
- канавка

Содержание
Введение 3
1. Анализ технологичности конструкции детали 3
2. Определение типа и организационной формы производства 6
3. Выбор метода получения заготовки 14
4. Разработка чертежа заготовки 15
5. Выбор маршрута обработки, допусков, припусков и размера поверхности на промежуточных операциях (2 поверхности) 18
6. Выбор технологических баз 23
7. Расчет границ регулирования 25
8. Расчет настроечного размера 28
Заключение 31
Список использованных источников 32
