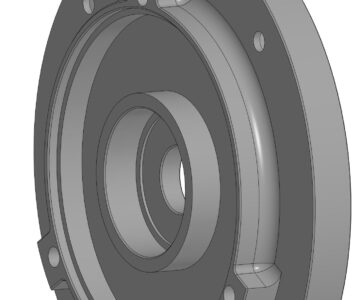

Проектирование участка механической обработки детали Щит подшипниковый электродвигателя МТ4,6-2с

0
1
396
5
0
100

Ижевский государственный технический университет им. М.Т. Калашникова
Кафедра технология машиностроения, металлорежущие станки и инструменты.
Выпускная квалификационная работа на тему "проектирование участка механической обработки детали “Щит подшипниковый электродвигателя МТ4,6-2с ”."
Сарапул 2019

Таблица 1,1 – Исходные данные для проектирования.
№ п/п Наименование Данные
Наименование детали Щит
Годовая программа выпуска (шт.) 40000
Наименование изделия электродвигатель МТ4,6-2с.
Количество деталей на одно изделие 1
Режим работы оборудования, смен 1
Продолжительность смены, час 8
Материал детали сплав чугун СЧ 20
Масса детали, кг 9,136
Данные базового проекта изготовления детали:
а) Масса заготовки, кг 10,134
б) Трудоемкость изготовления детали, мин 19,66
в) Вид заготовки Литье в кокиль

Оглавление
ВВЕДЕНИЕ 2
1. Общая часть 5
1.1.Исходные данные для проектирования 5
1.2. Служебное назначение, техническая характеристика и описание сборочной единицы, схема сборки. 7
1.3. Определение типа производства и его организационной формы 10
2. Технологическая часть 13
2.1. Оценка технологичности конструкции сборочной единицы и конструкции изготавливаемой детали 13
2.2.Анализ базового варианта ТП 19
2.3. Выбор способа получения исходной заготовки и ее проектирование 24
2.4.Обоснование технологического маршрута и выбор баз. 28
2.5. Расчет припусков на механическую обработку 34
2.6. Расчет режимов резания 40
2.7. Техническое нормирование 47
2.8.Анализ эффективности проектного ТП 50
2.9. Планировка участка 56
Оборудование 65
3. Конструкторская часть 67
3.1.Размерный анализ сборочной единицы 67
3.2.Проектирование станочного приспособления 74
3.2.1 Принцип работы приспособления 75
3.2.2 Силовой расчет приспособления 76
3.2.3 Расчет приспособления на точность 78
3.3 Проектирование контрольного инструмента/приспособления. 80
4. Исследовательская часть 85
Заключение 91
Список литературы 92
Приложения. 94
