Разработка технологического процесса и проектирование участка механической обработки детали "втулка"

Омский техникум высоких технологий машиностроения
Специальность 151901 Технология машиностроения
ДИПЛОМНЫЙ ПРОЕКТ
Разработка технологического процесса и проектирование участка механической обработки детали "втулка"

Введение
1. Исследовательская часть
1.1 Анализ конструкции и технологичности детали
1.2 Обоснование типа производства
2. Технологическая часть
2.1 Выбор и технико-экономическое обоснование вида заготовки
2.2 Проектирование маршрутного технологического процесса и обоснование его выбора
2.3 Расчет межоперационных припусков и размеров
2.4 Расчет режимов резания и основного времени
2.5 Расчет норм времени на операции технологического процесса
3. Конструкторская часть
3.1 Расчет приспособления
3.2 Выбор режущего инструмента
3.3 Расчет и конструирование измерительного инструмента (под готовую деталь)
4. Организационная часть
4.1 Организационно-технические расчеты
4.1.1 Производственная программа участка и ее трудоемкость. Мероприятия по снижению трудоемкости производства
4.1.2 Расчет потребного количества оборудования и его загрузки
4.2 Организация производства и труда
4.2.1 Организация технического контроля
4.2.2 Мероприятия по обеспечению жизнедеятельности, охране окружающей среды, противопожарной защите.
5. Экономическая часть
5.1 Расчет стоимости материалов, инструментов и основных средств участка
5.2 Расчет фонда заработной платы по категориям работающих
5.3 Расчет сметы расходов на содержание и эксплуатацию оборудования и сметы цеховых расходов
5.4 Расчет сметы затрат на производство и плановой калькуляции изделия
5.5 Расчет технико-экономических показателей
Заключение

1.1 Анализ конструкции и технологичности детали
Деталь "Втулка" предназначена для изделия " Вспомогательный топливный насос". Топливная система служит для хранения, фильтрации и подвода топлива.
Деталь работает при высоких температурах, поэтому к ней предъявляются требования высокой прочности.
Деталь "Втулка"имеет габаритные размеры 19х32
Масса детали 0,7 кг.
На детали выполнены три канавки с наименьший размером Ø15 ℓ 2.3, Ø15 ℓ14, а другая с размерами Ø16 ℓ 2.3.
Два паза с размерами ℓ 4 h 0.7.
Сквозное отверстие Ø11,9
Заготовка прокат Ø 21
Деталь "Втулка" должна изготовляться с минимальными трудовыми и материальными затратами.

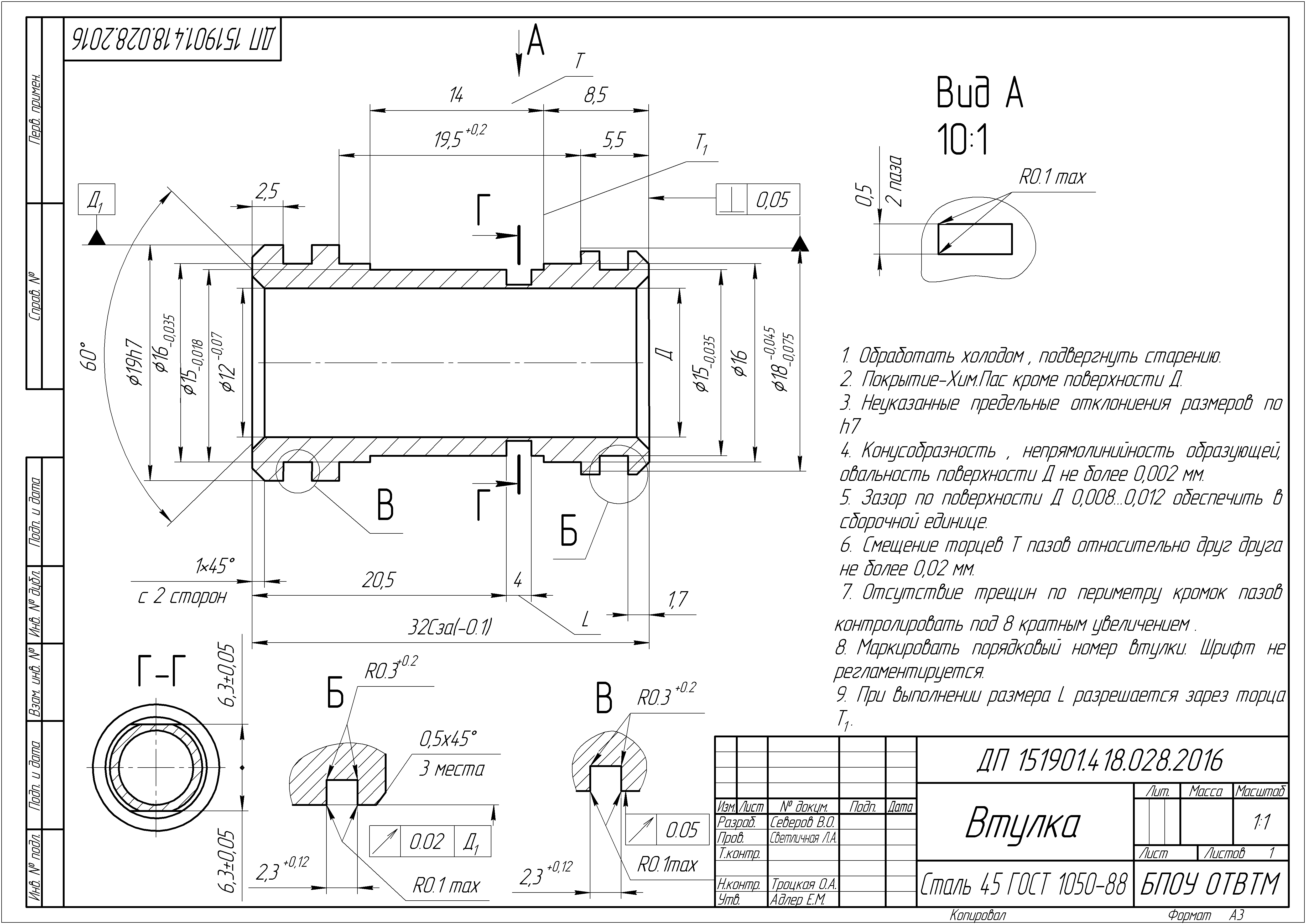

Состав: Рабочий чертеж детали А3, Карты наладки А2, Чертеж приспособления А2, Чертеж измерительного инструмента А3, Чертеж режущего инструмента А3, Технологическая планировка участка А2, Технико-экономические показатели А2, Технологический процесс механической обработки детали а1, ПЗ Язык документа
