Вятский государственный университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине : "Основы технологии машиностроения"
На тему: "Разработка технологического процесса механической обработки детали Втулка "
Киров 2019
Исходные данные годовая программа выпуска 4000 штук.
В данной работе рассматривается правила и порядок построения технологического процесса механической обработки детали "Втулка". Так же рассчитывается заготовка данной детали и режимы резания для ее обработки. Обрабатываемая деталь "Втулка" расположена в револьверной бабке с параллельным расположением шпинделя, она помогает вращаться поворотным барабанам.

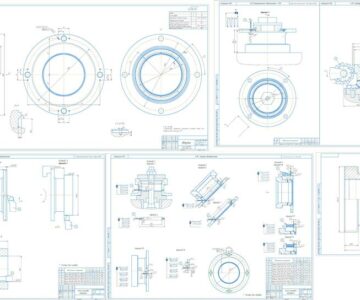

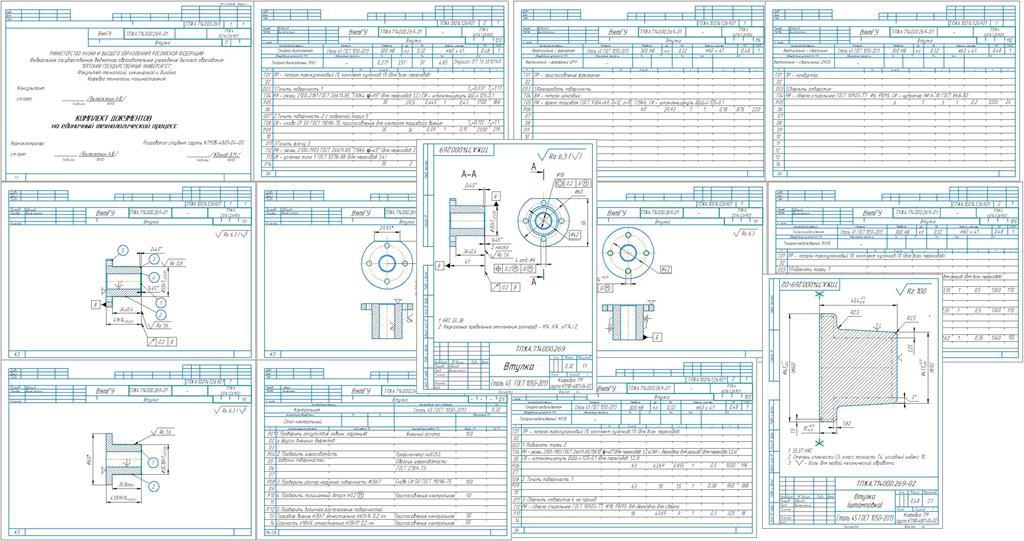

Графическая часть содержит технологический процесс на механическую обработку, чертеж готовой детали, чертеж заготовки.
Содержание
Ведение
1.План обработки поверхностей
2. Такт выпуска, тип производства и размер производственной партии
3. Обоснование, каким образом будет достигнута точность взаимного расположения поверхностей
4.Выбор заготовки и метода ее получения
4.1 Определение класса точности поковки
4.2 Определение группы стали поковки
4.3 Определение расчетной массы поковки
4.4 Определение исходного индекса заготовки
4.5 Определение степени сложности поковки.
4.6 Определение припусков на обработку поковки
4.7 Определение размеров поковки и допускаемых отклонений.
5. Выбор черновых и чистовых баз
6. Выбор средств технологического оснащения
6.1 Выбор станков
6.2 Выбор приспособлений
6.3 Выбор вспомогательных инструментов
6.4 Выбор режущего инструмента
6.5 Выбор измерительных средств
7. Расчет операционных припусков расчетно-аналитическим методом
8. Расчет межоперационных размеров
8.1 Расчет межоперационных размеров для диаметра
8.2 Расчет межоперационных размеров для линейного размера
9 Расчет режимов резания, подбор охлаждающей жидкости, расчет норм времени
9.1 Расчет режимов резания для операции 120
9.2 Подбор смазывающе-охлаждающих технологических средств
9.3 Расчет нормы времени
10. Расчёт суммарной погрешности обработки
Заключение
Приложение А (справочное) Библиографический список
