КОМПАС 3D 18

"Расчет гайки ходового винта и создание 3D модели"

Воронежский государственный технический университет
Кафедра технологии машиностроения
Курсовая работа по дисциплине «Компьютерные технологии в машиностроении»
На тему: «Расчет гайки ходового винта и создание 3D модели»
Воронеж 2015

Исходные данные: Диаметр вала = 70,8; Длина вала при первом варианте зацепления = 50 мм; Длина вала при втором варианте зацепления = 120 мм; ITk = 0.033 мм; Itt = 0.0231 мм; Rz = 1.25 мкм; Ra = 0.3125 мкм.

В данной работе производится расчет гайки ходового винта, и создание 3D модели.

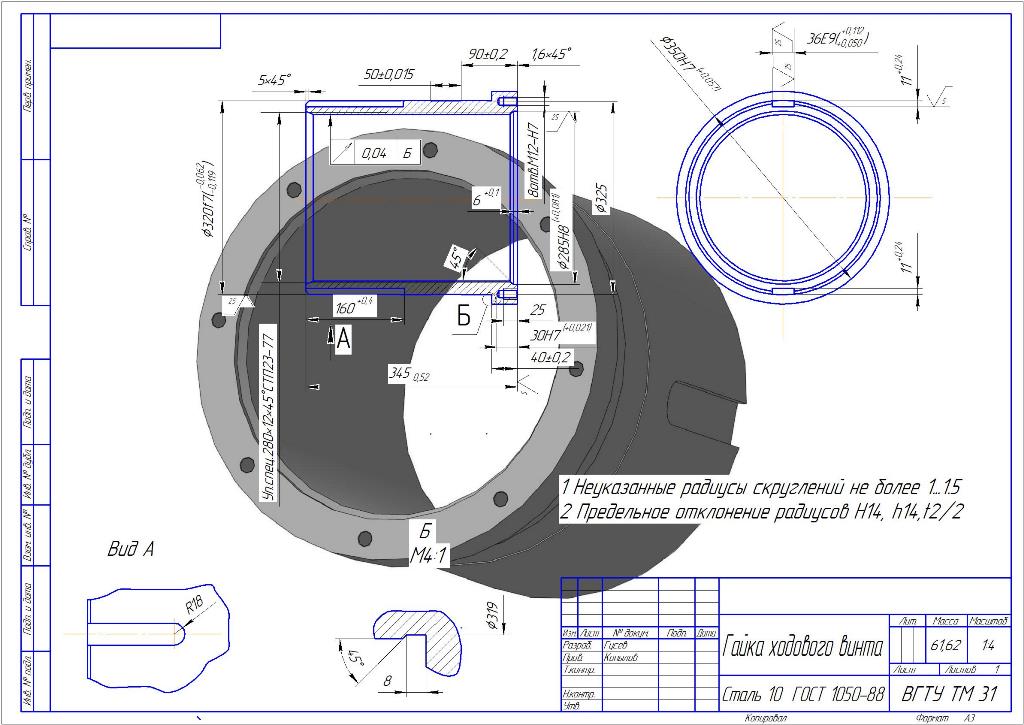

Графическая часть содержит чертеж гайки ходового винта и ее 3D модель.

Содержание

Введение
1 Компьютерная оптимизация режимов резания
2 Компьютерное построение трехмерной твердотельной модели «Гайки
ходового винта»
3 Компьютерное построение чертежа «Гайки ходового винта»
4 Автоматизированное проектирование технологий изготовления деталей
в «АСКОН Вертикаль» на основе УТС
6 Структура и характеристика систем CAD/CAM компании
UNIGRAPFICS SOLUTION Co
Заключение
Список используемых источников

Состав: Деталировка (гайка ходового винта) Язык документа

Софт: КОМПАС-3D 16

Каталог / Машиностроение и механика / Технология машиностроения / "Расчет гайки ходового винта и создание 3D модели"

Просмотр файлов
ПЗ.docx
3D модель гайки ходового винта.m3d
чертеж гайки ходового винта.cdw
