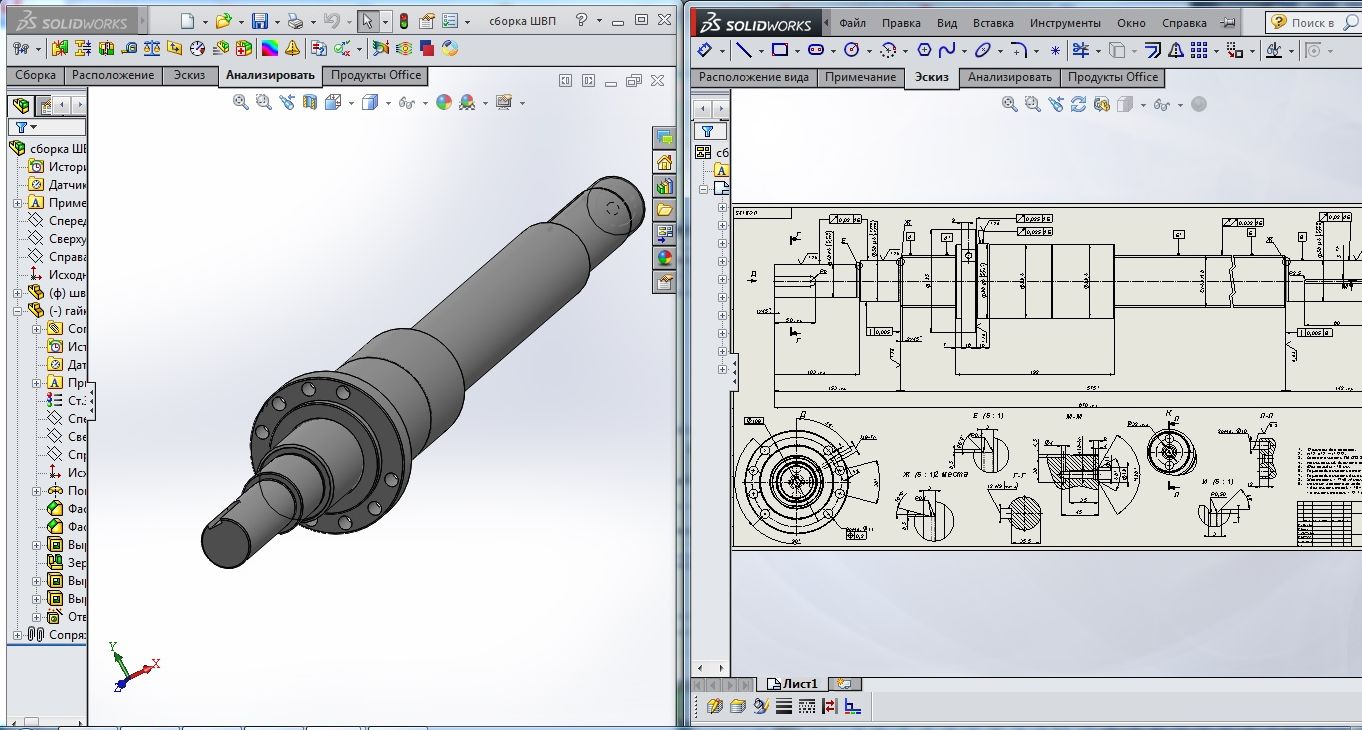

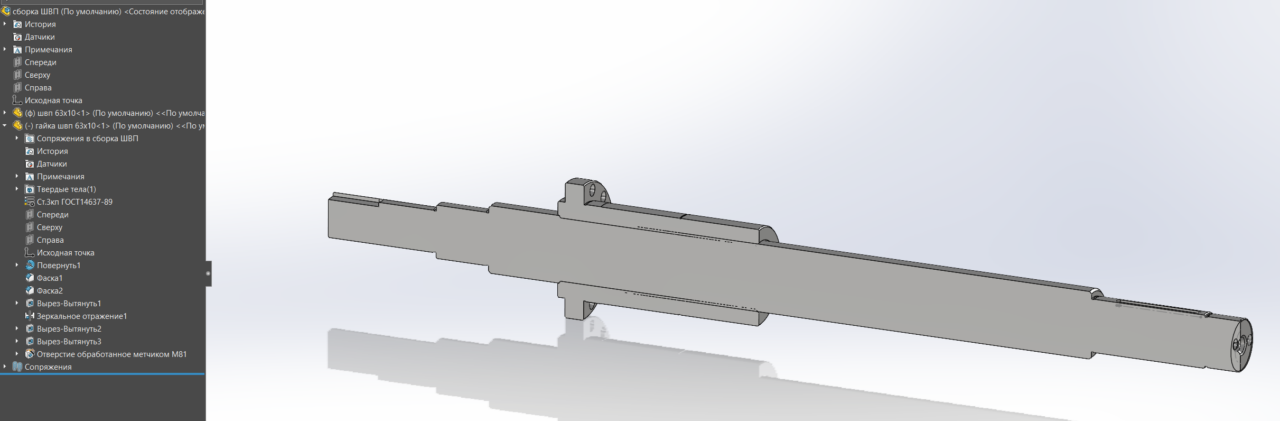

3D модель и рабочий чертеж передачи ШВП колесотокарного станка модели UCB125 (Rafamet). ШВП винт диаметром 63 мм шаг резьбы 10 мм. Передача ШВП на продольную и поперечную подачу суппорта.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Винт и гайка передачи ШВП колесотокарного станка UCB125 (модели и чертеж)
Винт и гайка передачи ШВП колесотокарного станка UCB125 (модели и чертеж)
1
292
35805
19
0
20
Сообщить о проблеме
Автор
Maxim Тесленко
Дата
05.01.2016
Язык
Русский
Состав
3D Сборка, детали и чертеж
Софт
SolidWorks 2014
Как открыть?
2
(1 отзыв)
Содержимое архива
-
гайка швп 63х10.SLDPRT
-
сборка ШВП.SLDASM
-
сборка ШВП.SLDDRW
-
швп 63х10.SLDPRT
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Александр Третьяков
Олег
04.02.2026 в 17:18
Оценка:
Размеры: Габаритные соответствуют реальным
Оформление: Нормоконтроль не пройдет
не отрисованы канавки под шарики как на винте так и на гайке. В описание про это ни слова.
