«Разработать технологический процесс механической обработки детали Крышка»

Барановичский государственный университет
Кафедра технологии машиностроения
Курсовой проект по дисциплине «Технология машиностроения»
На тему «Разработать технологический процесс механической обработки детали Крышка»
Барановичи 2019

Объектом и предметом исследования является технологический процесс механической обработки крышки.

Цель работы: разработать технологический процесс механической обработки крышки.

Областью возможного практического применения являются промышленные машиностроительные предприятия.

Работа называется: «Инструментальная наладка на многооперационный станок и 3 режущие инструмента», метки «наладка, развертка насадная машинная, метчик-раскатчик, зенкер с неперетачиваемыми пластинами»
Исходные данные:
1. Деталь Крышка.
2. Материал детали – СЧ 18 ГОСТ 1412-85.
3. Режим работы – двухсменный.
4. Количество деталей – 11200 шт.
СОДЕРЖАНИЕ
1. ВВЕДЕНИЕ .................................................................................................. 5
2.ТЕХНОЛОГИЧЕСКИЙ РАЗДЕЛ .................................................................. 6
2.1 Назначение и конструкция обрабатываемой детали. .......................................................6
2.2 Определение технологичности конструкции детали. ......................................................6
2.2.1 Качественная оценка. ......................................................................... 6
2.2.2 Количественный анализ. .................................................................... 7
2.3 Определение типа производства. .......................................................................................9
2.4 Выбор и технико-экономическое обоснование метода получения заготовки.............11
2.5 Выбор припусков на механическую обработку..............................................................13
2.6 Расчет режимов резания....................................................................................................17
2.7 Расчет технической нормы времени. ...............................................................................19
2.8 Выбор оборудования и расчет его количества. ..............................................................21
2.9 Технико-экономическое обоснование варианта технологического процесса. ............22
3. КОНСТРУКТОРСКИЙ РАЗДЕЛ ................................................................ 26
3.1 Станочное приспособление. .............................................................................................26
3.1.1 Назначение и устройство.................................................................. 26
3.1.2 Расчет приспособления на усилия зажима. ...................................... 27
3.1.3 Расчёт элементов приспособления на прочность. ............................ 30
3.2 Контрольное приспособление. .........................................................................................31
3.2.1 Назначение и принцип работы. ........................................................ 31
3.2.2 Расчет приспособления на точность................................................. 32
ЗАКЛЮЧЕНИЕ .............................................................................................. 34
ПЕРЕЧЕНЬ ИСПОЛЬЗУЕМЫХ ИСТОЧНИКОВ .......................................... 35

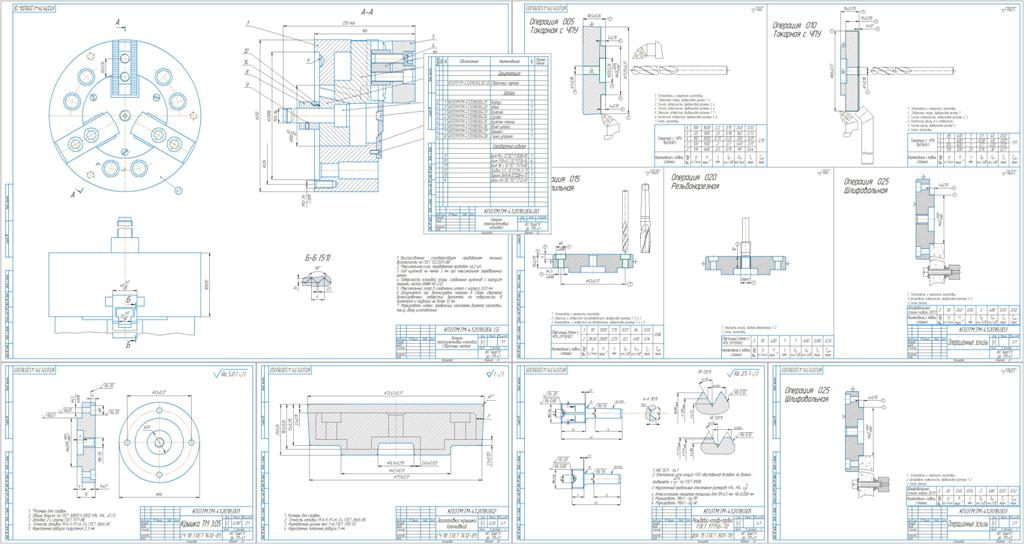

ПРИЛОЖЕНИЕ А: Технологический процесс. ПРИЛОЖЕНИЕ Б: Графическая часть. Перечень графического материала:
1. Чертеж детали;
2. Чертеж заготовки;
3. Операционные эскизы;
4. Чертеж станочного приспособления;
5. Чертеж контрольного приспособления.

Состав: Чертеж детали, чертеж заготовки, операционные эскизы, станочное приспособление, контрольное приспособление, технологический процесс механической обработки детали, ПЗ Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:
31. операционные эскизы.cdw
тех процесс крышки.docx
5 контрольное приспособление.cdw
Черкасов Н.Н..docx
32. операционные эскизы2.cdw
4. Спецификация.spw
2 чертеж заготовка.cdw
1. Чертеж детали.cdw
4. Станочное приспособление.cdw
