Разработка технологического процесса изготовления детали "Корпус буксы"

Южно-Российский государственный политехнический университет (НПИ) имени М.И. Платова
Кафедра: Технологии машиностроения
Дипломная работа
На тему: Разработка технологического процесса изготовления детали "Корпус буксы"
Новочеркасск 2012

Аннотация

В проекте представлено расчетно-технологическое и конструкторское обоснование изготовления детали «Корпус буксы» 151001.Д12.018.00 00 00 З. Усовершенствован метод получения заготовки и, как следствие, технологический процесс обработки с применением высокопроизводительного оборудования с ЧПУ. Представлены новые конструкции приспособлений с пневмоприводом, выбраны прогрессивные конструкции режущего инструмента. Технико-экономические расчеты показали перспективность внедрения нового варианта участка для механической обработки корпусов.

Содержание
Введение……………………………………………………………………….......8
1. Общая часть…………………………………………………………………...10
1.1 Служебное назначение и техническая характеристика
объекта производства……………………………………………………10
1.2 Расчет производственной программы выпуска изделий и
деталей……………………………………………………………………13
1.3 Предварительное определение типа производства….….…………14
2.Технологическая часть……………………………………………...................14
2.1 Классификация деталей……………………………………..............14
2.2 Группирование деталей……………………………………..............16
2.3 Технологический контроль чертежа………………………………..16
2.4 Отработка конструкции детали на технологичность…………......16
2.5 Выбор заготовки детали………………………………………….....17
2.5.1 Анализ заводского метода получения заготовки………………..17
2.5.2 Предлагаемый метод получения заготовки……………………...17
2.5.3 Экономическая эффективность предлагаемого метода получения заготовки…………………………………………………………………………19
2.6 Разработка маршрутного технологического процесса
механической обработки детали………………………………………..19
2.6.1Анализ существующего технологического процесса механической обработки детали……………………………………………..……………19
2.6.2. Предлагаемый вариант маршрута механической обработки
детали……………………………………………………………………..26
2.7 Выбор баз……………………………………………………………31
2.7.1 Анализ правильности выбора баз в существующем
технологическом процессе…………………………………………...…31
2.7.2 Анализ правильности выбора баз в разработанном
технологическом процессе……………………………………………...31
2.8 Расчет припусков…………………………………………………….32
2.9 Разработка операционного технологического процесса
механической обработки детали……………………………………….38
2.9.1 Расчет режимов резания и основного времени………………….38
2.9.2 Нормирование операций технологического процесса………….45
2.10 Технико-экономическое сравнение вариантов
технологического процесса……………………………………………..46
3.Конструкторская часть………………………………………………………...53
3.1 Проектирование станочного приспособления
для операции 010………………………………………………………...48
3.1.1 Анализ существующих средств технологического оснащения
операции механической обработки…………………………………….48
3.1.2 Выбор системы технологической оснастки и разработки
схемы приспособления………………………………………………….48
3.1.3 Расчет усилия закрепления заготовки……………………………49
3.1.4 Расчёт слабого звена приспособления на прочность…………..51
3.1.5 Расчет приспособления на точность……………………………..52
3.2 Проектирование станочного приспособления
для операции 020… …………………………………………………..53
3.2.1 Анализ существующих средств технологического оснащения
операции механической обработки………………………………….…53
3.2.2 Выбор системы технологической оснастки и разработки
схемы приспособления………………………………………………….54
3.2.3 Расчет усилия закрепления заготовки……………………………55
3.2.4 Расчет приспособления на точность……………………………..57
3.3 Проектирование контрольного приспособления …………………59
3.3.1 Описание работы приспособления……………………………….59
3.3.2 Расчет приспособления на точность…………………..…………59
4.Спецчасть………………………………………………………………………60
5.Организационно – экономическая часть……………………………………..63
5.1 Организационная часть……………………………………………...63
5.2 Экономическая часть………………………………………………..78
6.Безопасность жизнедеятельности…………………………………………….85
6.1 Условия безопасной работы механического цеха…………………85
6.2Условия труда в производственных помещениях………………….87
6.3 Естественное и исскуственное освещение …….……………….....90
6.4 Шум и вибрация. Воздействие на организм, профилактика……..93
6.5 Мероприятия по электробезопасности…..….……………………..98
6.6 Безопасность ЧС. Пожарная безопасность………….…………..102
6.7 Охрана окружающей среды. Утилизация отходов машинострои-тельного производства……………………………………………………..…..104
Заключение……………………………………………………………………...106
Библиографический список……………………………………………………107
Приложения………………………………………………………………….....110
Приложение А Комплект документов технологического процесса
механической обработки………………………………………………………110
Приложение Б Спецификация к чертежу приспособления
151001.Д12.018.03 10 00 СБ.........................................................................111
Приложение В Спецификация к чертежу приспособления
151001.Д12.018.04 20 00 СБ…………………………………………………...112
Приложение Г Спецификация к чертежу контрольного приспособления
151001.Д12.018.05 00 00 СБ…………………………………………………...113

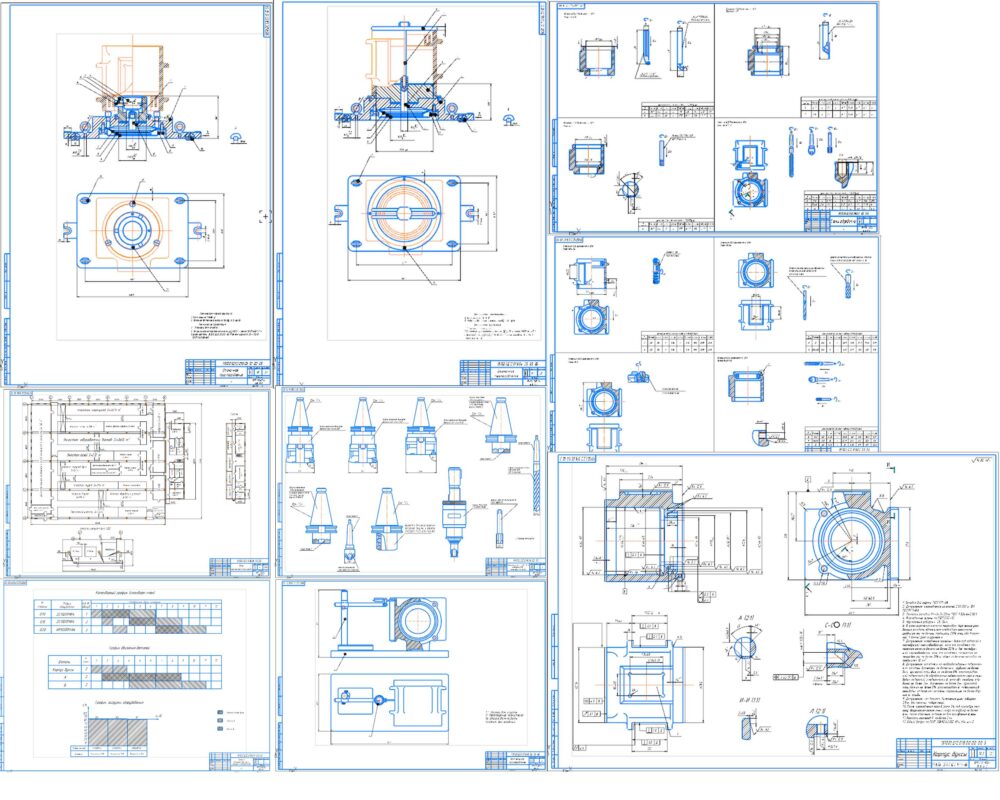

Состав: Чертежи: График загрузки оборудования, Инструментальная наладка, Контрольное приспособление, Чертеж детали, Операционные переходы (2шт.), Станочное приспособление (2шт.) Планировка участка цеха. Текстовая часть: ПЗ, Карты эскизов, Маршрутные карты, Операционные карты. Язык документа
